電力電網中高壓設備常因受潮、老化、環境影響等原因?qū)е陆^緣劣化而發生閃絡、接地或瓷瓶爆破等故障，對目前傳統的開放式電站尤為明顯，其主因是主設備長期暴露在室外，雨水、霧霾等原因?qū)?dǎo)致主設備絕緣下降而導致絕緣擊穿，最終出現污閃、局部放電等現象，最終導致設備短路等事故，嚴重影響電網的安全運行。
    對于目前應用廣泛的封閉式GIS電站，早期的觀點認為GIS變電站比傳統的變電站更安全、穩定，但實際上因為GIS的內部空間極為有限，工作場強很高，且絕緣裕度相對較小，GIS內部一旦出現絕緣缺陷，極易造成設備故障，引起的停電時間較長，檢修費用也很高。有數據統計顯示，GIS在使用25年后，主要故障率有明顯增加。國內已經發生了數起較為嚴重的GIS事故，過去那種認為GIS設備免維護的觀點已不被認同。經調查表明，50％ 以上的GIS故障是可預先發現的，在GIS的交接試驗中監視局部放電信號，對運行中的GIS 進行定期監測，均是保障安全運行的有效手段。

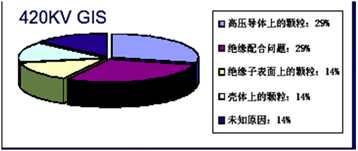

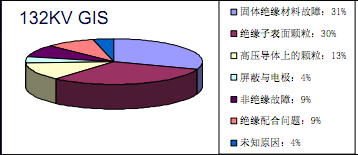

    以下應用德國幾個大型GIS變電站的故障統計：


從以上兩張圖片可統計得出：

1. 60%-70% 故障可檢測；
2. 50% 以上故障是殘留在內部的顆粒引起的；
3. 1/3故障屬設計不完善；
4. 1/2故障屬加工和裝配問題，可通過現場交接試驗來發現。

    由于電氣設備發生事故前最明顯的特征是高溫、放電等現象，因此，對電氣設備事故前期的局部放電檢測具有非常重要的意義。

    目前針對電氣設備局部放電的檢測主要有以下常用的方法：特高頻法、高頻電流法等。而大多數的局部放電檢測產品在實際應用中面臨很多問題，比如現場安裝不便、檢測效率低、故障定位不準確等，而有些局部放電產品則需要將電氣設備停電后卸下主設備才能對其進行檢測，這種離線式測量局部放電的方式使其在帶電測試中變得毫無意義。

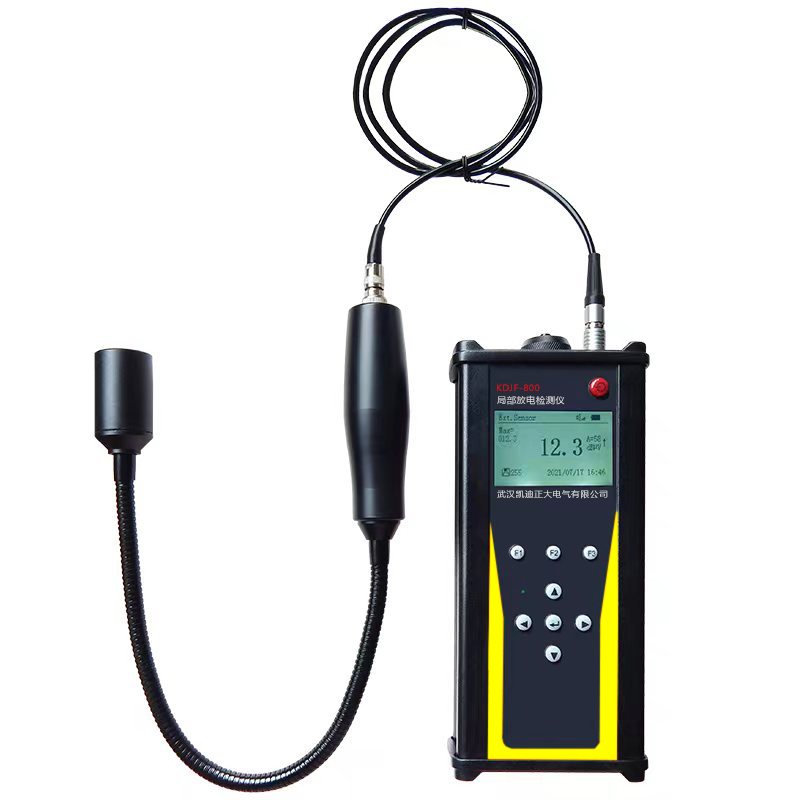

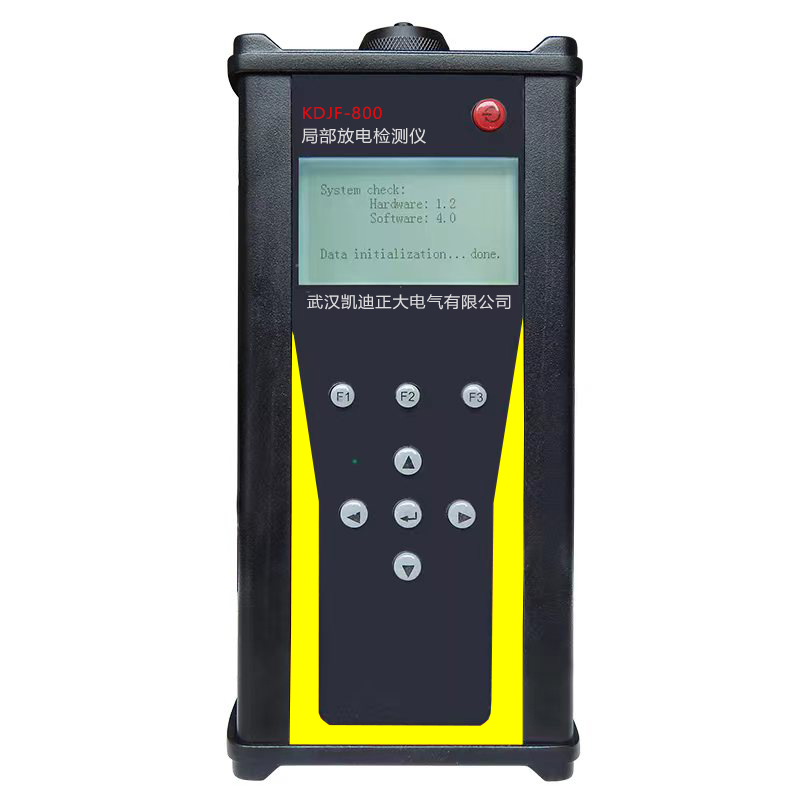

    KDJF-800局部放電測試儀正是方便現場局部放電檢測而設計的高靈敏度檢測產品。通過復阻抗采樣方式的高靈敏度探頭對放電信號進行數學分析，濾除復雜多變的無用的環境信號，使局部放電高頻聲譜變得純凈而突出，方便電氣工程師更容易發現潛在的故障點。
    KDJF-800局部放電測試儀通過配置不同的傳感器可對變壓器、高壓開關(柜)、電力電纜(尤其是接頭部位)、絕緣子等設備實現檢測。具體的傳感器選型與應用范圍可與我公司聯系。

    KDJF-800 是目前使用廣泛的帶電檢測型局部放電檢測設備，可隨時隨地對運行中的變壓器、開關(柜)、電纜、線路等設施進行現場檢測，無需停電或拆卸電氣設備，同時也廣泛應用于鐵路、化工等行業。

1. 變壓器局部放電檢測
2. 開關柜局部放電檢測
3. 開關柜局部放電檢測
4. 電力電纜局部放電檢測
5. 線路絕緣子局部放電檢測
6. 鐵路絕緣子局部放電現場檢測
7. GIS局部放電檢測
8. SF₆ 氣體氣密性檢測

功      能	多功能探測器
屏      幕	高分辨率，帶背光液晶顯示器（240×160像素）
內置的傳感器	高靈敏內置傳感器（標準配置）
外部傳感器 數據記錄器	通過特定的連接器鏈接（LEMO 8針連接器） 共有4000測量（測量數據）
電池組（*） 自動斷電	可充電電池類型：標準容量：8Ah 壽命：1000至2000次充電/放電周期 充電時間：4-5小時 保護：短路、反接和溫度保護 預設的時間后自動斷電
工作溫度	-15℃～+60℃
外殼	進口軋制鋁材
重量	約900g（含電池）
尺寸	220mm×100mm×40mm（長×寬×高）
耳機	噪音隔離，NRR25分貝

（*）為最佳性能，此電池組配備了電子化管理系統（包括數字序列號、容量和溫度管理）。

KDJF-800 設計規范
KDJF-800 根據 IEC60079-0，60079-11 和 60079-26 設計
在使用 KDJF-800 前請檢查室溫。最大、允許的室溫是：

1. -40℃～50℃（T3）
2. -40℃～60℃（T2）


在使用 KDJF-800 前請先檢查非 PDS 傳感器的電氣兼容性。

1. 最大. 外部電壓 V0： 20.4V
2. 最大. 外部電流強度 I0： 68.1mA
3. 最大. 外部有效電容 C0： 96nF
4. 最大. 外部的有效電感 L0： 1mH
