被試品對象及試驗要求

1、10kV/300mm²，長度1.5km電纜的交流耐壓試驗，電容量≤0.563uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、35kV主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過68kV，試驗時間1min。

工作環境

1.環境溫度：－150C –45 0C;
2.相對濕度：≤90%RH;
3.海拔高度: ≤3000米；

裝置主要技術參數及功能
1.額定容量：75kVA；
2.輸入電源：單相220或三相380V電壓，頻率為50Hz；
3.額定電壓：25kV；75kV
4.額定電流：3A；1A
5.工作頻率：30-300Hz；
6.裝置輸出波形：正弦波
7.波形畸變率：輸出電壓波形畸變率≤1%；
8.工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；
9.溫 升：額定負載下連續運行5min后溫升≤65K；
10.品質因素：裝置自身Q≥30(f=45Hz)；
11.保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
12.測量精度：系統有效值1.5級；

系統配置及其參數

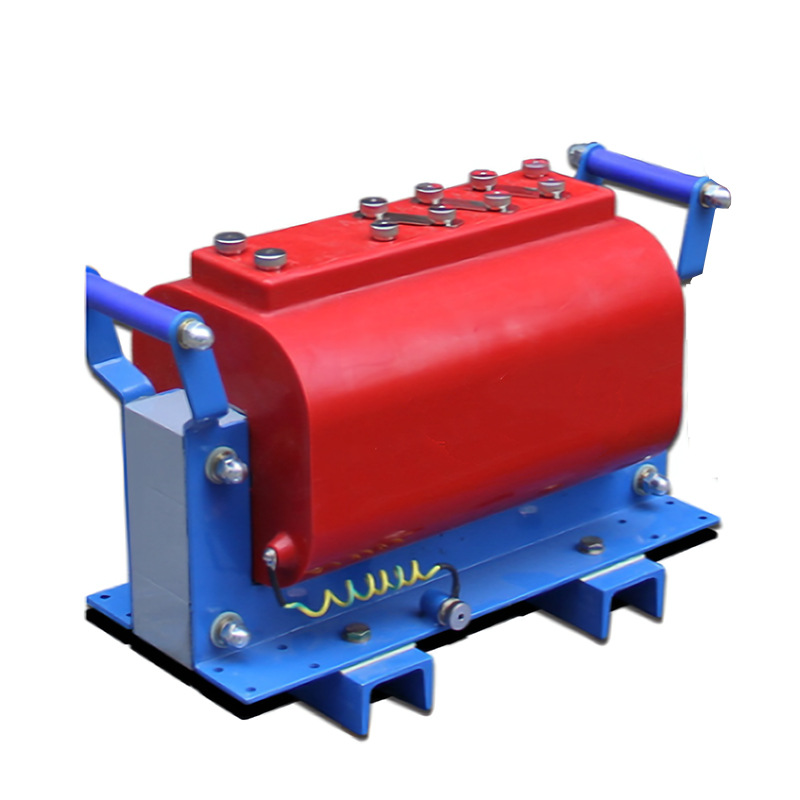

1、激勵變壓器KDB-6kVA/1.5/6kV/0.4kV 1臺
(a)額定容量：6kVA；
(b)輸入電壓：0-400V，單相；
(c)輸出電壓：1.5/6kV
(d)結 構：干式；
(e)重 量：約38kg；

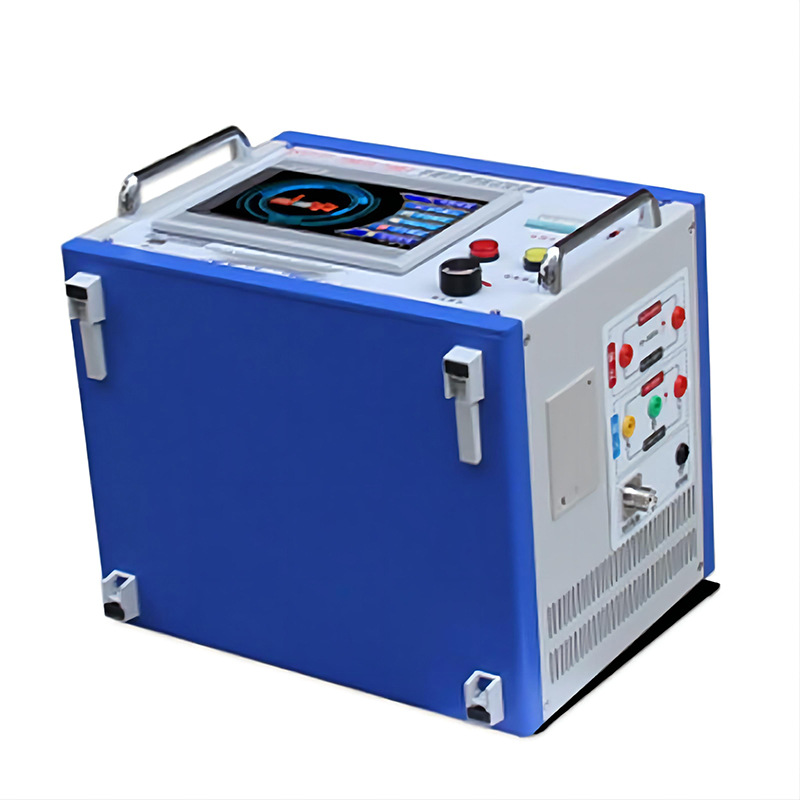

2、變頻電源KDXZ（f） -6kW/220/380V 1臺
(a)額定輸出容量：6kW
(b)工作電源： 220/380±10%V（單/三相），工頻
(c)輸出電壓：0 –400V，單相，
(d)額定輸入電流：13A
(e)額定輸出電流：13A
(f)電壓分辨率： 0.01kV
(g)電壓測量精度：0.5%
(h)頻率調節范圍：30 – 300Hz
(i)頻率調節分辨率：≤0.1Hz
(j)頻率穩定度： 0.1%
(k)運 行 時 間：額定容量下連續5min
(l)額定容量下連續運行5min元器件最高溫度≤65K;
(m)噪 聲 水 平：≤50dB

(n)可實現以下功能

(1）變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；
(2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；
(3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統
可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；
(4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗模式、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇；
(5）試驗模式：觸摸屏和外接鼠標操作，有自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；
(6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；
(7） 數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等
① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態?？蓪当４嬖诖鎯ζ髦?，該存儲器為非易失存儲器，可保存50次試驗記錄；
② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打??；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）
(8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%；
(9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；
(10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在試驗過程中不發生漂移；
(P）重 量：約10kg；

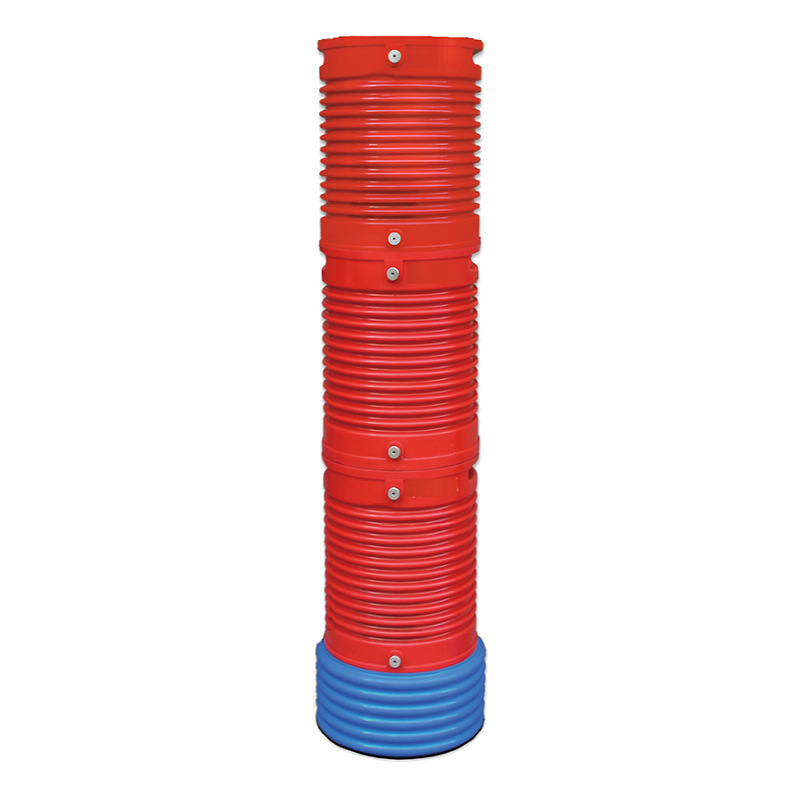

3、高壓電抗器KDDK-25kVA/25kV 3節

(a)額定容量：25kVA;
(b)額定電壓：25kV；
(c)額定電流：1A；
(d)電 感 量：110H/單節；
(e)品質因素：Q≥30 (f=45Hz)；
(f)結 構：干式；
(g)重 量：約35kg；

4、電容分壓器FRC-80kV/1000pF 1套

(a)額定電壓：80kV；
(b)高壓電容量：1000pF
(c)介質損耗：tgσ≤0.5%；
(d)分 壓 比：1000：1
(e)測量精度：有效值1.5級;
(f)重 量：約10kg；
