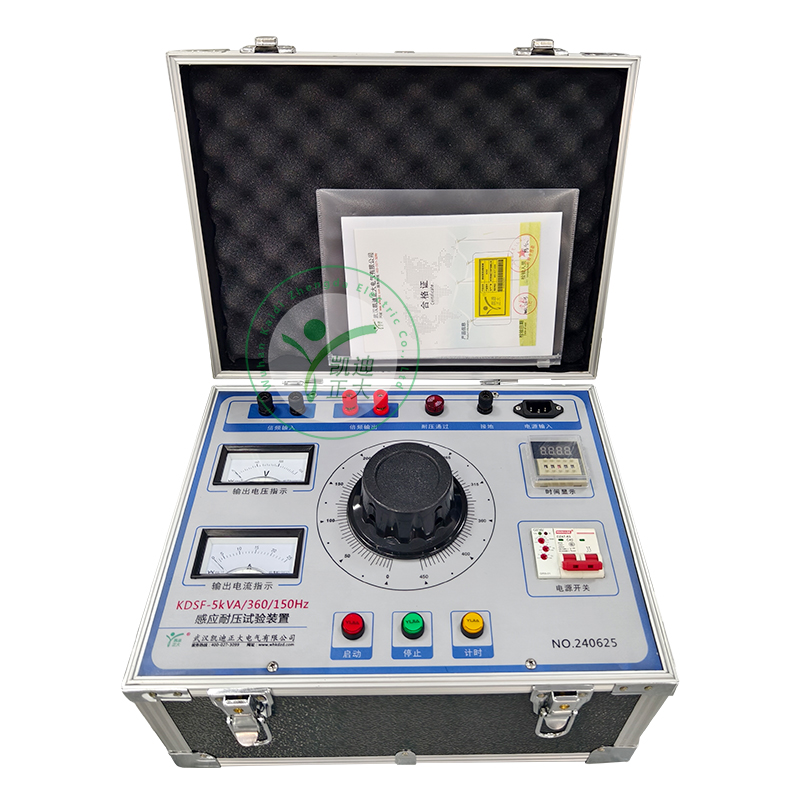

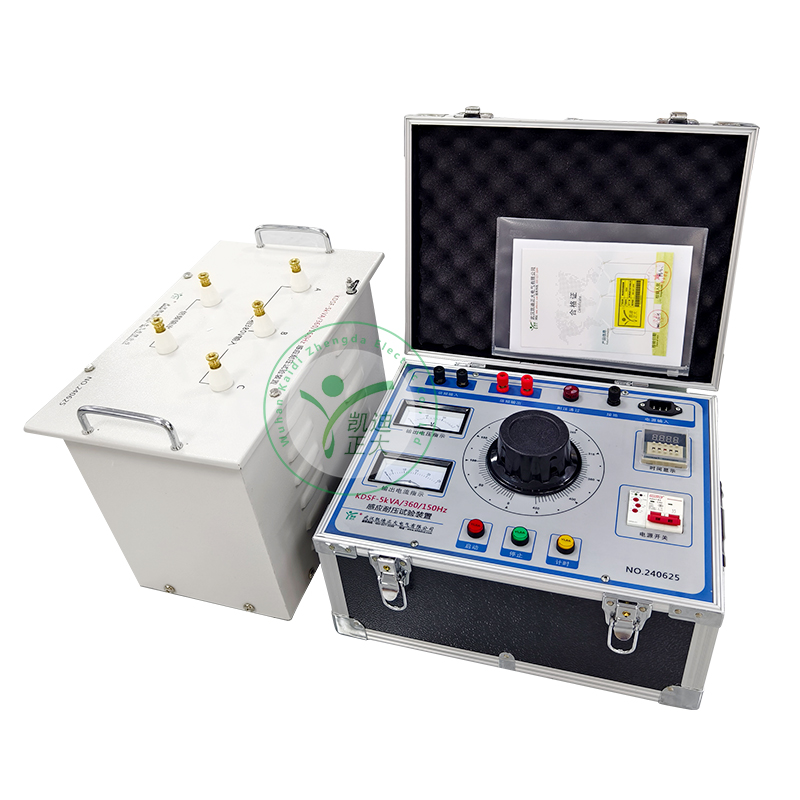

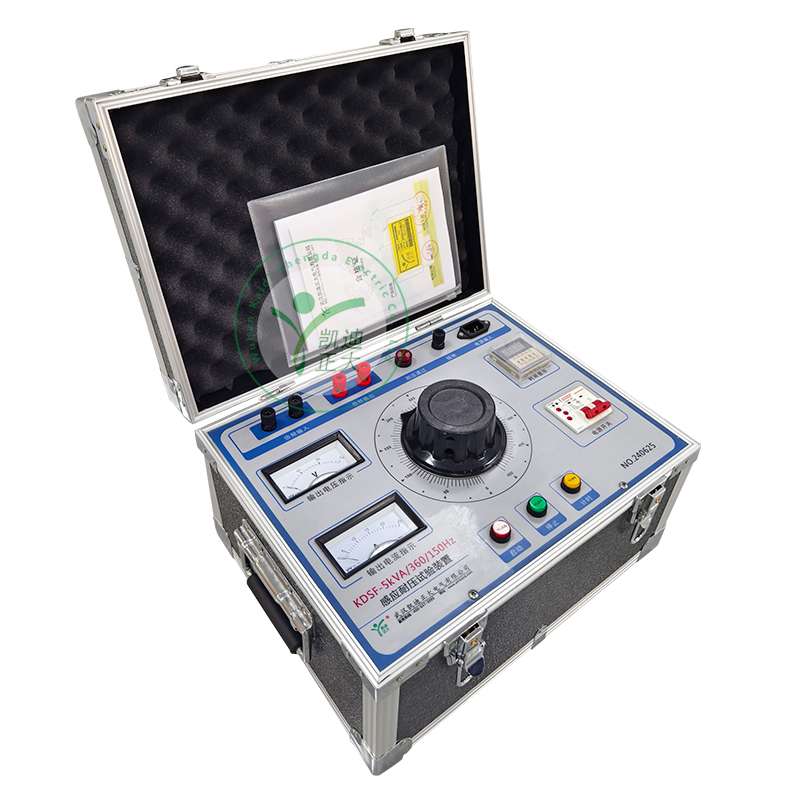

KDSF 感應耐壓試驗裝置是根據國家標準《GB311-64》和原水電部發布的《電氣設備預防性試驗規程》，為滿足電力系統對高壓電壓互感器、倍頻感應耐壓試驗設備的要求而設計的，用于電力系統35-220KV等級電壓互感器的交流耐壓試驗，以考核互感器的主縱絕緣強度，同時也可對電機及變壓器的繞組進行感應耐壓試驗，也可作短時運行的150HZ電源用。

KDSF 感應耐壓試驗裝置是利用磁路的飽和特性，取出諧波中分量最大的三次諧波電壓，作為發生器的電源，對感應線圈式的電氣產品作匝間、段間、層間的倍頻、倍壓試驗；以考核線圈的絕緣強度、耐壓水平。

KDSF 感應耐壓試驗裝置采用三芯五柱結構，將鐵芯工作磁通密度選擇在飽和磁密以上，使開口接成三角形的次級繞組中的基波電勢（正序向量）的向量和為0，而開口兩端應出同相的150Hz三次諧波（零序）。



1.用于對電壓互感器作倍頻感應耐壓試驗；
2.對電力變壓器進行分相的倍頻感應耐壓試驗；
3.對其它感應線圈式的電氣產品作倍頻感應耐壓試驗。

輸入電壓：三相380V 50Hz±10%
輸入頻率：50Hz正弦波
輸出電壓：單相 0～360V
輸出頻率：150Hz
輸入容量：0～5kVA
輸出容量：0～1kVA
輸入電流：小于7.5A
輸出電流：小于2.5A
波形失真：≤5%-8%
空載運行時間：≤5分鐘
負載運行時間：40 - 60S
