產品概述

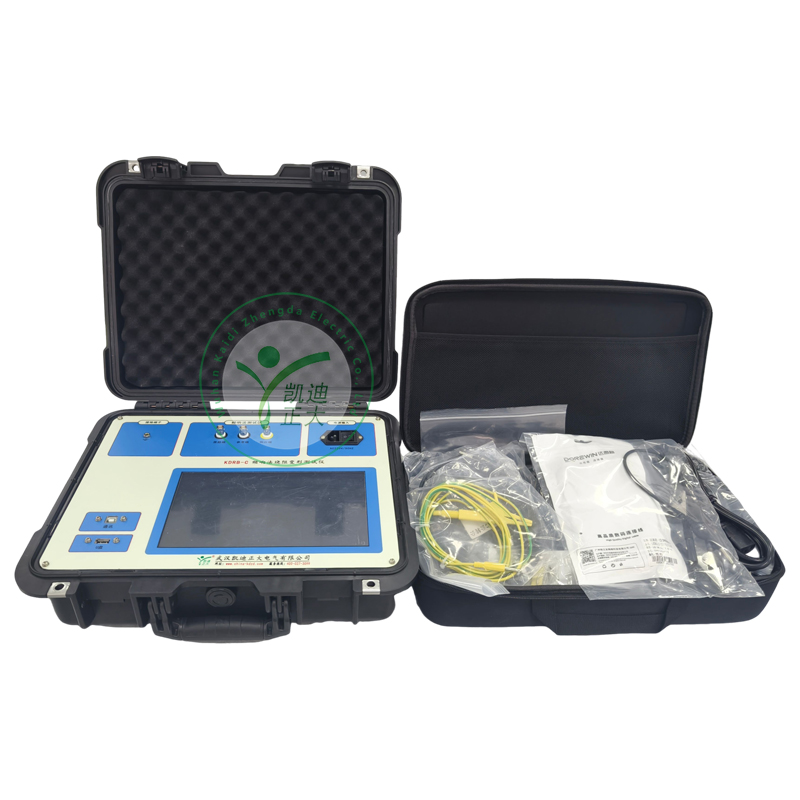

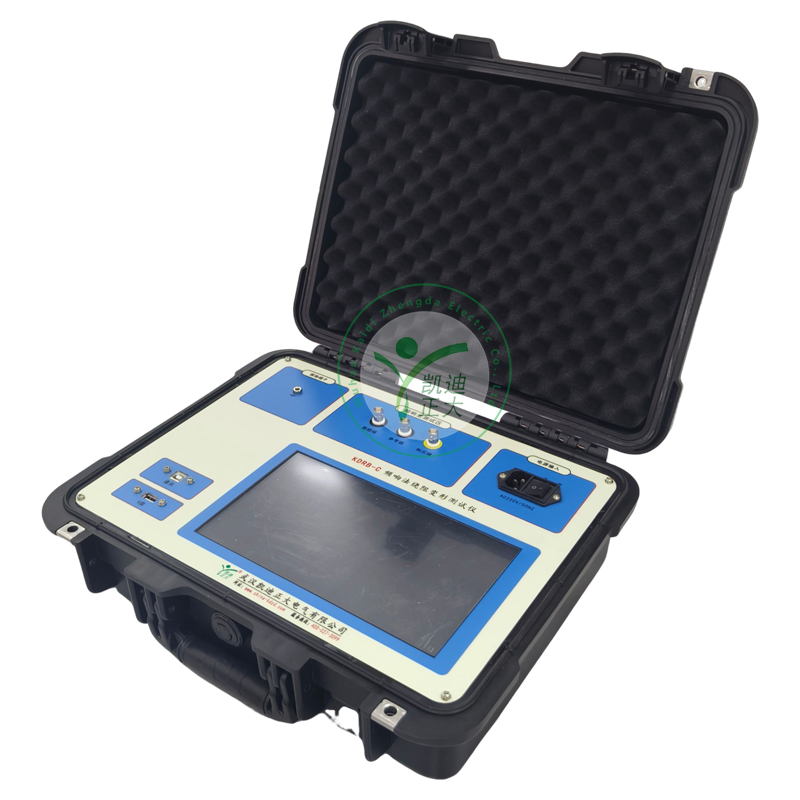

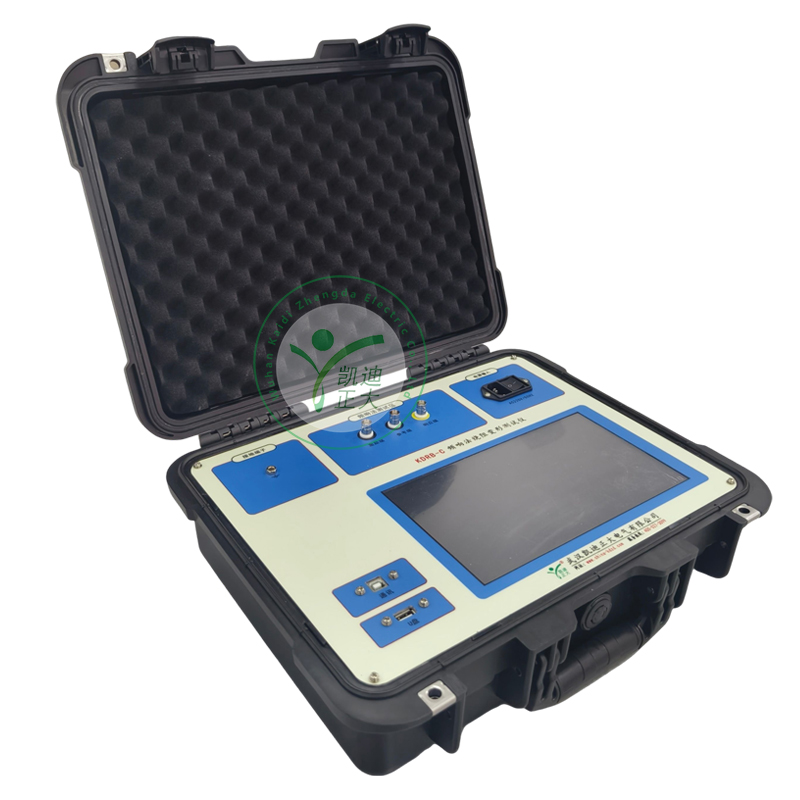

變壓器繞組變形測試儀是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。

對于運行中的變壓器而言，無論過去是否保存有頻域特征圖，通過比較故障變壓器線圈間特征圖譜的差異，也可以對故障程度進行判斷。當然，如果保存有一套變壓器原有的繞組特征圖，更易對變壓器的運行狀況、事故后分析和維護檢修提供有力的依據。

我公司設計生產的單機版變壓器繞組變形測試儀：是儀依據 《DLT911-2016電力變壓器繞組變形的頻率響應分析法》，采用頻響法，測量分析變壓器內部故障。適用于66KV及以上電壓等級電力變壓器，以及其他特殊用途的變壓器。

儀器采用了32位ARM芯片 + DDS頻率合成芯片，配以16位高精度A/D芯片和大尺寸觸摸屏LCD，具有體積小、重量輕、精度高、速度快、操作簡便等優點。

設備可以單機運行，也可以與PC聯機運行。


技術特點
1.同時支持頻率法和阻抗法。
2.32位的ARM處理器和DDS頻率合成技術。
3.16位高精度A/D采樣。
4.USB接口，用于數據轉存。
5.10.1寸彩色LCD中文顯示，觸摸屏操作。
6.單機/聯機操作。單機操作模式，現場無需電腦控制。
聯機模式以USB通信線連接至PC機，或者筆記本電腦。
7.內置打印機，現場打印2D圖形和測試結果。
8.支持橫向和縱向數據對比，支持2D、3D和對數圖形顯示。
9.內置大容量FLASH存儲，一共可存儲200組數據，并隨時查詢或U盤轉存。
10.上位機的客戶端，實現數據庫的管理，多種圖形模式，多條曲線對比，圖形縮放，產生pdf報告和打印等。
11.該儀器滿足電力標準《DL/T911－2004電力變壓器繞組變形的頻率響應分析法》，《DLT 1093-2018 電力變壓器繞組變形的電抗法檢測判斷導則》的技術條件。


詳細參數
頻響法
1.掃頻范圍：1KHZ ~ 2000KHZ (2MHZ)。
2.掃頻分辨率：最小0.1khz。
3.輸出信號幅值：20Vp-p
4.輸出頻率精度：0.001%
5.頻響范圍：-120 dB ~ +20 dB
6.頻響分辨率：0.1 dB
7.輸入阻抗：1MΩ
8.輸出阻抗：50Ω
9.測量速度：約50秒/相 (1MHZ)
