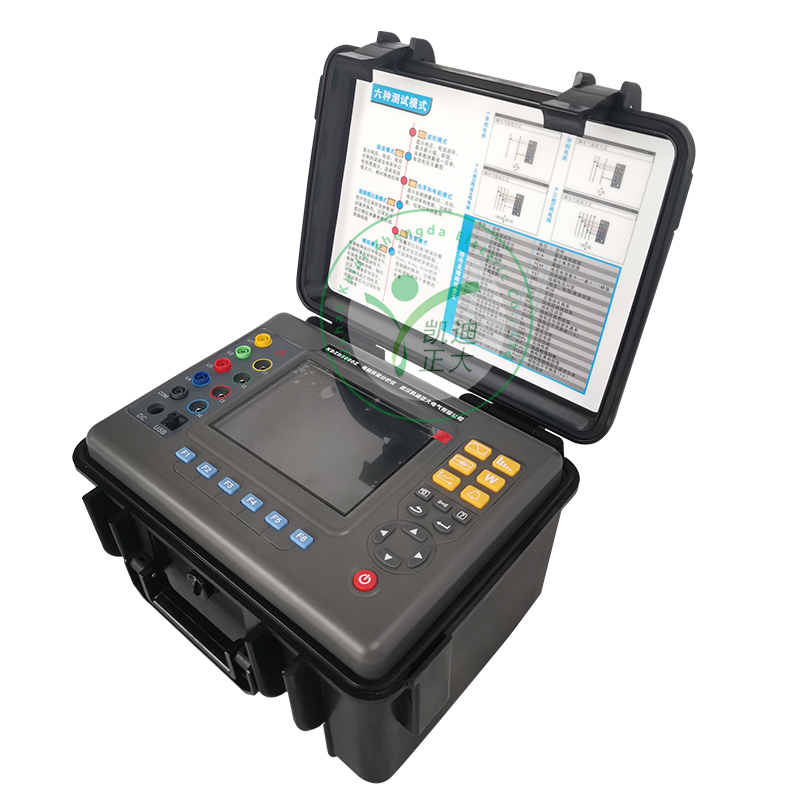

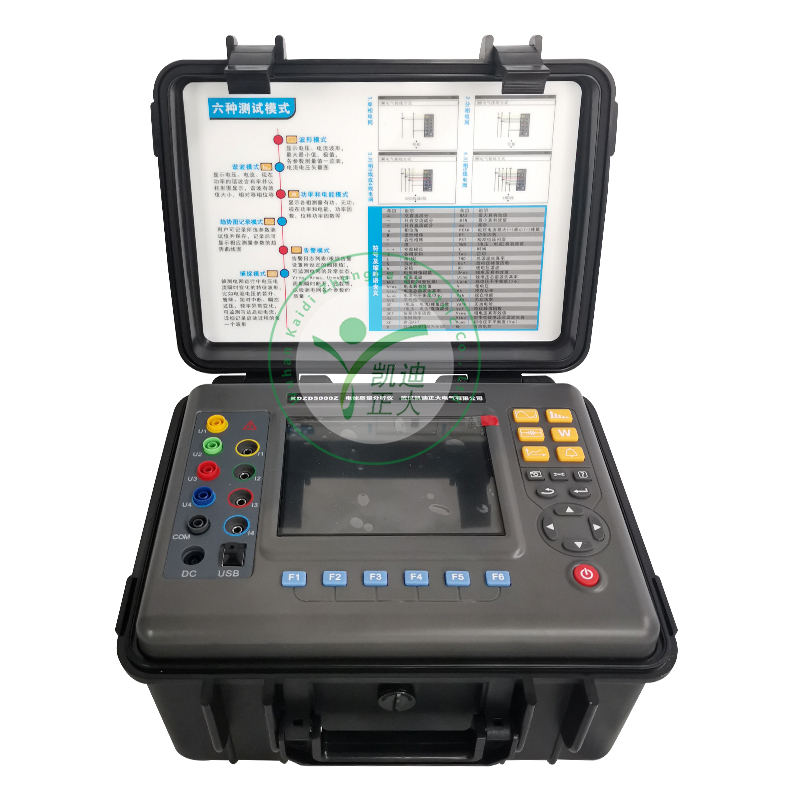

KDZD5000Z電能質量分析儀是我公司研制的一款專為現場測試的三相、多功能、智能化、人機操作簡潔的綜合型測試儀器。具有容易使用，大液晶彩屏顯示，高分辨率，中英文雙語操作界面，箱式結構外殼等特點?？赏瑫r(shí)測量4路電流（ABC三相及中性線電流），4路電壓（ABC三相電壓及中性線對地電壓）、電流電壓的峰值、一段時間內的最大最小值、三相不平衡度、短時電壓閃變、變壓器K因數、有功功率、無功功率、視在功率、功率因數、位移功率因數、有功電能、無功電能、視在電能、諧波比、總諧波失真度等；顯示電流電壓的實時波形、相量圖、諧波比柱形圖；動態捕捉電壓電流瞬時變化，監測啟動電流，監測各電力參數并生成告警列表，長時間記錄測試數據并生成趨勢曲線圖等功能。

  當前電力應用中，因越來越多的大型用電設備，越來復雜的電網系統而產生的故障也越來越復雜，越來越難以排查，且由于各行業的發展對電網的電能質量提出的要求也越來越高，我們?yōu)榇颂峁┝诉@一種可以更快速、更準確地排除復雜電力系統故障，更全面、更系統地監測和維護電能質量參數的測量與分析儀器。

  KDZD5000Z電能質量分析儀采用DSP+ARM雙處理器架構，DSP負責數據的采集及算法處理，ARM負責通信協議及人機接口處理；模擬信號采集用2片ADI公司分辨率為16位的4通道同步采樣，實現最高采樣速率達到1MSPS，保證了通道的精度和信息完整性，保證了不錯過電網中任何一個瞬態變化，使對瞬態波形、驟升驟降、瞬時中斷等的偵測更加的精準；DSP工作頻率達200MHz以上，能夠及時監測電網并動態調整采樣頻率實現工頻和采樣頻率同步；采用5.6寸LCD彩屏顯示，分辨率為640dots×480dots，用不同顏色區別顯示各相的參數、波形圖、相量圖、諧波比圖，使用戶可以更高效更直觀地了解電網參數狀態。內置閃存可同時存儲60組屏幕截圖，150組瞬態電壓/電流捕捉波形圖，12800組告警日志，啟動電流偵測模式可連續捕捉100s的啟動電流波形。內置2G內存卡用于存儲長時間趨勢曲線記錄，同時記錄20個電量參數（可根據需要選擇），5s采集記錄一次，可記錄存儲長達300天的趨勢曲線記錄。

  電能質量分析儀又名智能型三相電能質量分析儀、多功能電能質量分析儀、三相電力質量分析儀等，適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。適用于對的電壓、電流、功率、電能、諧波、相位等電量參數做分析和診斷。

1.測試功能：

    波形實時顯示（4路電壓/4路電流）

    電壓和電流真有效值

    電壓直流成份

    電流和電壓峰值

    電流和電壓一段時間內的最大/最小值

相量圖顯示

    各相諧波的測量，達50次諧波

    柱形圖顯示各相電流和電壓的諧波比

    總諧波失真度（THD）的計算

    各相有功/無功/視在功率值及總值

    各相有功/無功/視在電能值及總值

變壓器K因數計算

COSφ位移功率因數（DPF）和功率因數（PF）的計算

閃變計算

三相不平衡計算（電壓和電流）

2.捕捉和監測功能：

可對電網電壓電流參數的瞬間變化捕捉偵測，包括電壓電流波動、電壓電流驟升、驟降、短時中斷、瞬態過壓、沖擊電流、電流電壓瞬時畸變。儀器最多可同時存儲150組瞬態波形。

3.啟動電流監測：

可監測線路的浪涌電流，監測電氣設備啟動時的啟動電流，有助于正確設計裝機容量。可顯示啟動過程的有效值的上升/下降曲線、啟動電流的包絡曲線、4路電流和4路電壓波形?？捎|發后可記錄約100s，存儲100s內每一個周期的所有電流電壓瞬時值，波形曲線。

4.記錄存儲功能：

可對基本測試功能的所有測試參數（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）,電壓50次諧波，電流的50次諧波，共123個參數進行記錄，并生成趨勢曲線圖，可根據需要進行長時間的記錄數據。（同時選擇20個參數間隔5秒記錄一次，約可以記錄300天）

5.告警功能：

可對選定的參數可根據需要設定限值，監測其是否超限，超限時產生告警日志，比如電壓過壓、電流過流、不平衡度超限、某次諧波比超限、頻率超限、有功功率超限、總諧波失真超限等，最多可設定40組告警監測參數，每一組都可以設定不同監測參數（包括50次諧波共123個不同參數）和限值，可設定超限的最短時間。最多可以存儲12800組告警日志記錄。

6.截屏功能：

在任何測試頁面可截屏存儲當前屏幕畫面，同時自動保存記錄時間和所在測試模式。如保存電流電壓波、諧波柱形圖、相量圖等。最多可同時保存60組截圖

7.通訊功能：

通過USB與電腦進行通訊，監控軟件可實時顯示電能質量分析測試的波形，可讀取所偵測和捕捉的暫態波形、趨勢圖記錄、告警列表、測試截圖等。

8.設置功能：

用戶可設定時間和日期、設定顯示屏對比度和亮度、設定各相線在儀器中相應的顏色；

可設定儀器的接線方式及電網類型；

可選定不同電流鉗和不同電壓測試變比；

可選定中文菜單或者英文菜單。

9.中/英文幫助菜單：

操作時的每個階段可隨時按下“幫助”鍵獲取相關幫助信息。

1．基準條件和工作條件

2.一般規格

3.儀器精度描述(不包括電流傳感器)

下面的數據是在基準條件下和在理想的電流傳感器（完全線性并且沒有相位移）基礎上的來分別介紹。


  4.電流鉗特性

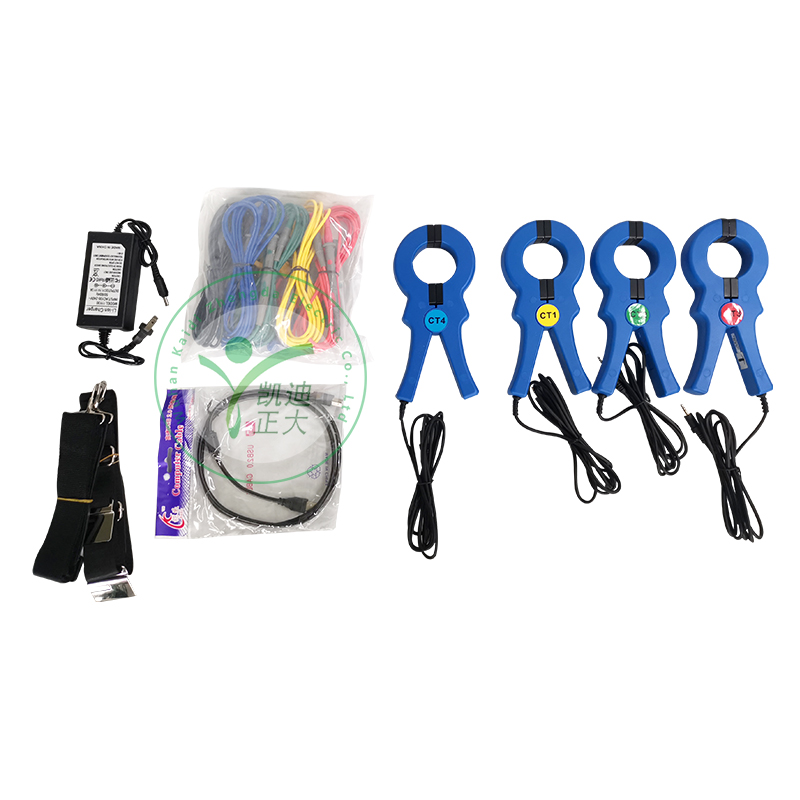

配置清單
