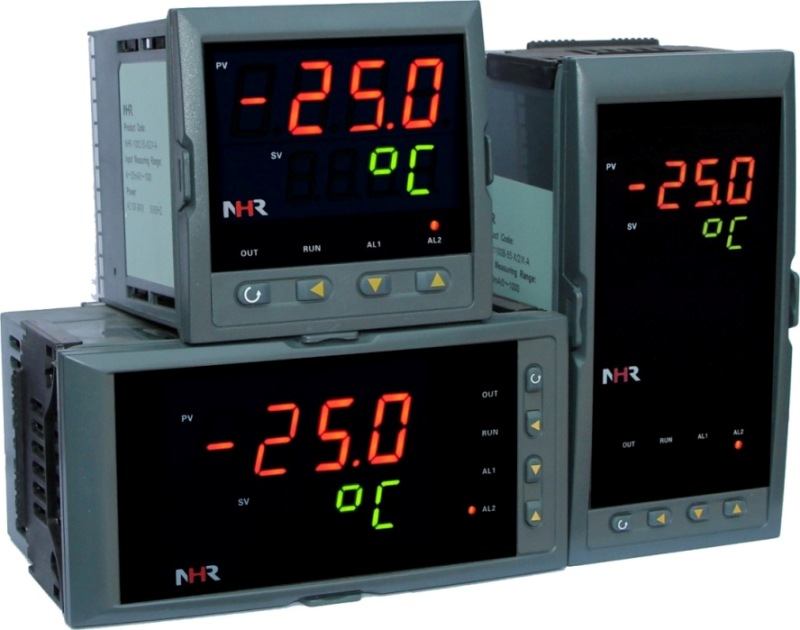

NHR-1103系列經濟型三位數字顯示控制儀采用模塊化結構、操作方便、性價比高，適用于輕工機械、烘箱、實驗設備、加熱/冷卻等控溫范圍在0～999℃的對象。
★單通道輸入，雙排三位數碼管顯示。
★可測量10種熱電偶\熱電阻信號，用戶可根據需求任意設置輸入類型，測量精度為0.3％。
★熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃。
★具備上下限報警功能，帶LED報警燈指示。
★具有電壓、電流變送輸出信號可選。
★輸入、輸出、電源相互之間采用光電隔離技術。
★具備多種外形尺寸及樣式供用戶選擇。
★參數設定密碼鎖定，參數設置斷電永久保存。
儀表面板
儀表接線圖
規格尺寸為F型接線圖
規格尺寸為H型接線圖
儀表選型
NHR-1103 □-□-□/□-□-( )
① ② ③ ④ ⑤ ⑥
|
①規格尺寸 |
②輸入分度號 |
||
|
代碼 |
寬*高*深 |
代碼 |
分度號（測量范圍） |
|
C |
96*96*110mm（方式） |
00 |
熱電偶B(400～999℃) |
|
③變送輸出(OUT) |
④報警（繼電器接點輸出） |
||
|
代碼 |
輸出類型（負載電阻RL） |
代碼 |
報警限數 |
|
X |
無輸出 |
X |
無輸出 |
|
⑤供電電源 |
⑥備注 |
||
|
代碼 |
電壓范圍 |
無備注可省略 |
|
|
A |
AC/DC 100～240V（50/60Hz） |
||
備注:
1、代碼55：全切換是指用戶可根據需求任意設置輸入分度號表格中的信號類型
2、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少，帶不了全功能，有的功能在同組端子上，只能選擇其中一種功能。
3、規格尺寸為H型的儀表，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A。
4、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
例1：NHR-1103H-02-0/2-A
例2：NHR-1103F-14-0/2-D
