NHR-5620系列數字顯示容積儀

文字：[大][中][小] 手機頁面二維碼

2019/7/2 瀏覽次數：

一鍵分享

NHR-5620系列數字顯示容積儀可對工業現場各類規則、不規則罐體的液位進行采集、顯示并轉換成對應罐體的容積，適用于對各種過程參量進行監測、控制、采集等。
    ★雙屏LED數碼顯示，具備11種信號輸入類型，用戶可根據需求任意設置輸入類型，測量精度為0.2％級
    ★可對各種形狀罐體進行液位〈=〉容積轉換測量控制。
    ★采用查表法進行運算，可對規則或不規則罐體實現高精度的液位〈=〉容積顯示控制。
    ★可帶兩路模擬量變送輸出。
    ★支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
    ★儀表可帶RS232C打印功能，具有手動、定時、報警打印功能。
    ★帶DC24V饋電輸出，為現場變送器配電。
    ★輸入、輸出、電源、通訊相互之間采用光電隔離技術。
    ★參數設定密碼鎖定，參數設置斷電永久保存，具備參數恢復系統原始設置功能。

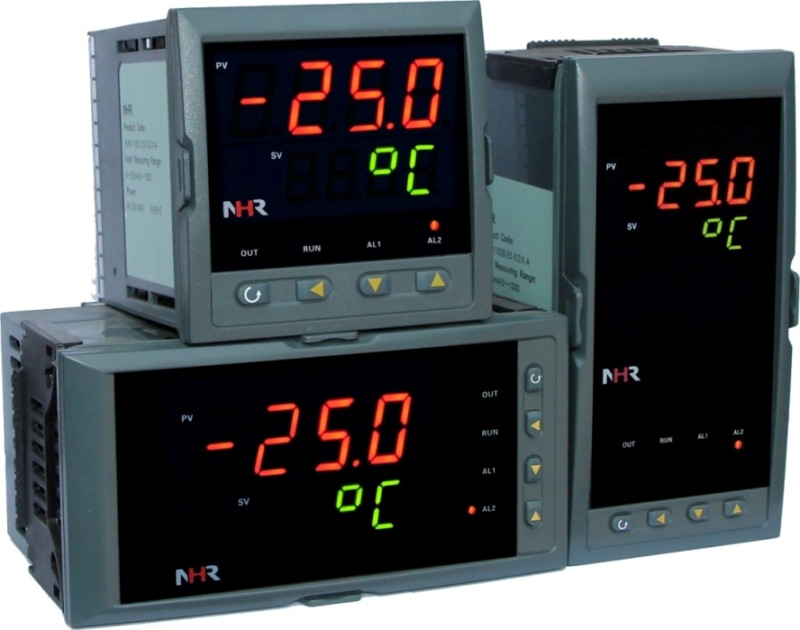

儀表面板


160*80mm(A型)	80*160mm(B型)	96*96mm(C型)

儀表接線圖


規格尺寸為A、B、C型接線圖

注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。

儀表選型

NHR-5620□-□-□/□-□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

①規格尺寸		②輸入分度號
代碼	寬高深	代碼	分度號(測量范圍)
A B C	16080110mm(橫式) 80160110mm(豎式) 9696110mm(方式)	25 26 27 28 29 30 31 32 33 34 35 55 56	0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換（備注1）特殊規格
③變送輸出1(OUT1)
代碼	輸出類型(負載電阻RL)
X 0 1 2 3 4 5 8	無輸出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 特殊規格
④變送輸出2(OUT2)		⑤報警(繼電器接點輸出)
代碼	輸出類型(負載電阻RL)	代碼	報警限數
X 0 1 2 3 4 5 8	無輸出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 特殊規格	X 1 2 3 4	無輸出 1限報警 2限報警 3限報警 4限報警
⑥通訊輸出(備注2)		⑦饋電輸出
代碼	通訊接口(通訊協議)	代碼	饋電輸出(輸出電壓)
D1 D2	RS485通迅接口(Modbus RTU) RS232通迅接口(Modbus RTU)	X 1P 2P	無輸出 1路饋電輸出 2路饋電輸出如“2P(12/24)”表示第一路12V，第二路24V饋電輸出。
⑧供電電源		⑨備注
代碼	電壓范圍	無備注可省略
A D	AC/DC 100-240V(50/60Hz) DC 20-29V	無備注可省略

備注

1、代碼55：全切換是指用戶可根據需求任意設置輸入分度號表格中的信號類型

2、標配的RS232接口是用于容積換算的通訊接口，RS485與RS232通訊接口不能同時選擇；

建議客戶下單時提供容積儀的容積與液位的關系式。

3、選型時請根據接線圖來選擇功能，有的功能在同組端子上只能選擇其中一種功能。

4、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。

例1：NHR-5620A-27-0/X/2/D2/X-A
