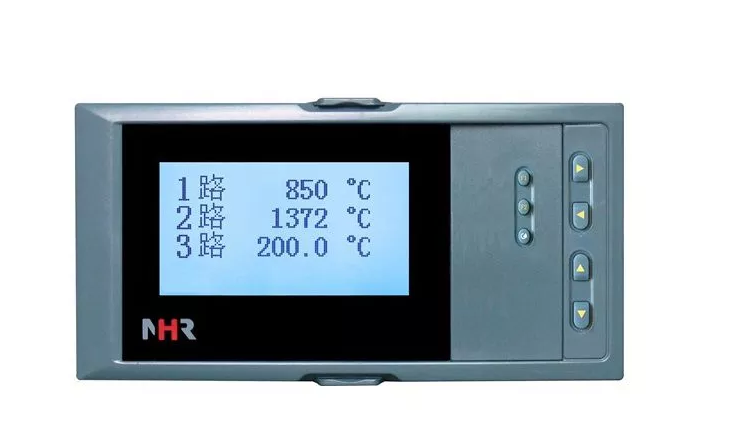

NHR-7700系列液晶多回路測量顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，適用于需要進行多測量點巡回檢測的系統。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
 儀表面板
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
簡易畫面指示
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
接線圖
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
A、B、C型統一報警接線圖
A、B型統一變送接線圖
A、B型分別報警接線圖
A、B型分別變送接線圖
C型分別報警接線圖
C型分別變送接線圖 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
注1：接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。 注2：C型統一變送輸出接線端子在1號輸出端子上。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
儀表選型
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NHR-77 □-□-□-□-□液晶多路測量顯示控制儀 ① ② ③ ④ ⑤ |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
備注： 1、①：因為儀表的分別變送輸出口與分別報警口是共用的，所以可按以下方式選擇： a、統一變送輸出+統一報警輸出 b、分別變送輸出+統一報警輸出 c、分別報警輸出 ②：NHR-7720 十六路輸入儀表不帶分別變送和分別報警功能。 ③：儀表供電電源為D（DC20～29V）時，不帶分別變送和分別報警功能。 ④：NHR-7720-C 十六路輸入規格尺寸為96*96mm的儀表無變送輸出，報警輸出只能選擇統一報警。 2、分別報警輸出最多16路，分別變送輸出最多8路 3、選型時請根據接線圖來選擇功能，有的功能在同組端子上只能選擇其中一種功能。 4、儀表型號舉例： 例1：NHR-7710-A-1-A-1/D1(統一報警輸出和統一變送輸出) 例2：NHR-7720-B-1-D(統一報警輸出) 例3：NHR-7710-A-2-A-1P(16限報警輸出) 例4：NHR-7710-C-1-A-2/D1(8路變送輸出) |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
萬能輸入信號類型
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
模擬量信號類型(訂貨時請在選型后備注信號類型)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
