 單通道、雙通道。
直流電壓、電流輸入。
模擬量、RS485、繼電器接點信號輸出。
24V配電輸出。
輸入-電源、輸出-電源磁隔離；輸入-輸出光電隔離。
傳輸精度（20℃）：0.2%FS。
模塊化設計，體積小，功耗低。
全智能，數字化，可通過PCA手持式中文編程器對11種輸入類型、輸入輸出量程等參數的設置及查看。
插拔式端子，便于安裝、維護。
標準的35mmDIN導軌卡式安裝。
|
|
 概述
|
|
給二、三線制變送器提供隔離的電源電壓，將變送器產生的直流電壓或電流信號，經本隔離器轉換成所需的輸出信號至控制系統。可以與單元組合儀表及DCS、PLC等系統配套使用，給予現場一次儀表提供電源、信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗干擾能力，保證系統的穩定性和可靠性?？蓭б壕э@示，通過紅外輕觸按鍵切換顯示不同通道的參數，顯示實時測量值、理論輸出值、單位及通道號。
|
|
接線圖
|
|
|
結構外型圖
|
|
|
|
連接示意圖
|
|
|
|
通過USB數據線將儀表與PCA編程器進行連接，可對儀表輸入、輸出等參數進行設置及查看。
|
|
技術參數
|
|
輸入
|
|
輸入信號
|
直流電壓、電流(訂貨時確定或配置PCA手持式中文編程器自行編程)
|
|
輸入阻抗
|
電流阻抗≤100Ω，電壓阻抗≥250KΩ
|
|
最大輸入電流/電壓
|
≤30mA/≤10.5V
|
|
配電電壓/最大電流
|
19～25V/≤30mA
|
|
輸出
|
|
輸出信號
|
4-20mA，0-10mA，0-20mA，1-5V，0-5V，0-10V
|
|
輸出負載
|
4-20mA、0-10mA、0-20mA負載電阻RL≤500Ω；
1-5V，0-5V負載電阻RL≥250KΩ ；0-10V負載電阻RL≥500KΩ
(需要更高負載能力時，請在訂貨時說明)
|
|
報警輸出
|
繼電器，容量：AC125V/0.6A，DC30V/2A
|
|
RS485通訊
|
MODBUS-RTU協議，RS485傳輸距離≤1000米；信號傳輸率≤9.6kbps
|
|
電源
|
|
電源
|
DC24V(±10%)，AC100-265V(50/60Hz)
|
|
功耗
|
DC24V，單路輸出功耗：≤2.4W，雙路輸出功耗：≤3.1W
AC100-265V 單路輸出功耗：≤3.2W，雙路輸出功耗：≤3.9W
|
|
其它參數
|
絕緣電阻
(輸入/輸出/電源之間)
|
≥100MΩ(500VDC時)
|
絕緣強度
(輸入/輸出/電源之間)
|
1500Vrms (1 min，無火花)
|
|
工作溫度
|
-10～50℃(無凝露、無結冰)
|
|
相對濕度
|
25%～85%RH
|
|
保存溫度
|
-10～60℃(無凝露、無結冰)
|
|
溫度漂移
|
0.0075%FS/℃
|
|
安裝方式
|
35mmDIN導軌安裝
|
|
安裝尺寸
|
18.5*109*116.5mm (寬*高*深)
|
|
傳輸精度（20℃）
|
0.2%FS
|
|
響應時間
|
單路≤0.3S，雙路≤0.5S
|
|
重量
|
約140克
|
|
電磁兼容性
|
符合GB/T18268工業設備應用要求（IEC 61326-1）
|
|
適用現設備
|
二線制、三線制變送器、直流電壓/電流源
|
|
|
儀表選型
|
|
|
|
7
|
|
8
|
|
9
|
|
10
|
|
11
|
|
12
|
|

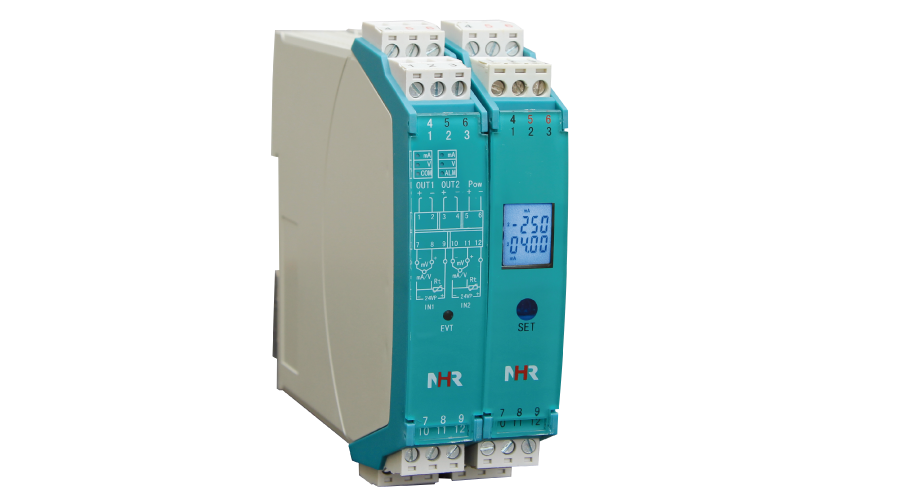

M3系列智能配電器 NHR-M33
|
-
|
□
|
-
|
□
|
/
|
□
|
-
|
□
|
/
|
□
|
-
|
□
|
|
位
|
規格
|
注釋
|
|
|
|
↓
X
Y
|
|
|
|
|
|
|
|
|
↓
□
|
/
|
|
|
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
|
/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D
|
|
7
|
<顯示方式>
|
|
|
無顯示
|
|
液晶顯示
|
|
8/9
|
<輸入>
|
|
|
|
通道I/通道II (從列表中選擇代碼)
|
|
代碼
|
類型
|
代碼
|
類型
|
|
27
|
4-20mA
|
33
|
4-20mA開方
|
|
28
|
0-5V
|
34
|
0-5V開方
|
|
29
|
1-5V
|
35
|
1-5V開方
|
|
30
|
-5-5V
|
X
|
通道II無輸入時選擇
|
|
31
|
0-10V(不可切換
|
|
|
|
10/11
|
<輸出>
|
|
|
|
輸出I/輸出II(從列表中選擇代碼)
|
|
代碼
|
類型
|
代碼
|
類型
|
|
X
|
無輸出
|
4
|
0-20mA
|
|
0
|
4-20mA
|
5
|
0-10V(不可切換)
|
|
1
|
1-5V
|
K1
|
繼電器接點(僅限于輸出II）
|
|
2
|
0-10mA
|
D1
|
RS485通迅(僅限于輸出I)
|
|
3
|
0-5V
|
|
(Modbus RTU)
|
|
12
|
<電源>
|
|
|
|
AC100-265V，50/60Hz
|
|
DC24V（±10%）
|
|
|
備注：
1、儀表可通過PCA手持式中文編程器進行輸入類型、輸入輸出量程等參數的設置及查看。
2、電流輸出與電壓輸出之間是不可切換的，需通過更改硬件完成，訂貨時請注明清楚。
3、特殊功能可訂制
型號舉例：NHR-M33-X-27/X-0/X-A
三端子智能配電器不帶液晶顯示，第一路輸入信號為4～20mA，第二路無輸入信號，第一路輸出信號為4～20mA，第二路無輸出，供電電源為AC100～265V。
|
