工業熱電偶系列

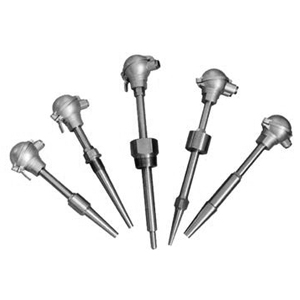

石油化工熱電偶專業針對石油化工部門設計，可以直接測量－200℃－1600℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
石油化工熱電偶的工作原理
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
熱電阻是利用電阻與溫度呈一定函數的關系原理。當被測介質中有溫度變化時，其電阻值也隨著發生變化，工作儀表便顯示出電阻值所對應的溫度值。
石油化工熱電偶的主要技術參數
產品執行標準:
IEC1515
IEC584
IEC751
JB/T5518－91
JB/T5582－91
公稱壓力
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂。允許工作壓力不僅與保護管材料、直徑、壁厚有關，且與其結構形式、安裝方法及被測介質的流速、種類有關。
石油化工熱電偶溫度范圍及允差
|
型號
|
分度號
|
允 差 等 級
|
|||
|
Ⅰ
|
Ⅱ
|
||||
|
允 差 值
|
測溫范圍℃
|
允差值
|
測溫范圍℃
|
||
|
WRN
|
K
|
±1．5℃
|
-40-+375
|
±2．5℃
|
-40-+333
|
|
±0．004 ltl
|
375-1000
|
±0．0075 ltl
|
333-1200
|
||
|
WRE
|
E
|
±1．5℃
|
-40-+375
|
±2．5℃
|
-40-+333
|
|
±0．004 ltl
|
375-800
|
±0．0075 ltl
|
333-900
|
||
|
WRP
|
S
|
±1℃
|
0-1100
|
±2．5℃
|
0-600
|
|
±「1+0．003(t-1100)」
|
1100-1600
|
±0．0025 ltl
|
600-1600
|
||
|
WRQ
|
R
|
±1℃
|
0-1100
|
±2．5℃
|
0-1100
|
|
±「1+0．003(t-1100)」
|
1100-1600
|
±0．0025 ltl
|
1100-1600
|
||
|
WRR
|
B
|
—
|
—
|
—
|
—
|
|
—
|
—
|
±0．0025 ltl
|
600-1700
|
||
