WP-D835/S835/T835/TX835全系列手操器

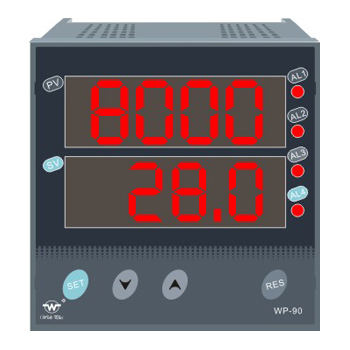

產品概述

智能操作器作為PID調節器或DCS等系統的配套產品，主要用于系統投運或特殊情況下的手動調節以及在主機發生故障或維修時作為后備儀表進行操作。根據現場需要有高亮度的雙LED數碼顯示或高分辨率的雙光柱加雙LED數碼顯示，以及160×80、96×96等多種外型安裝尺寸供選擇。

功能特點

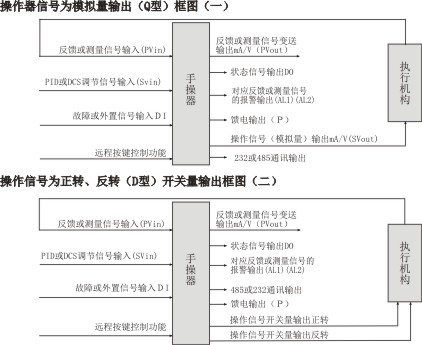

智能操作器有手動、自動控制功能，操作輸出上、下限幅功能，跟蹤控制與預置控制功能等。操作信號有正、反作用的模擬量輸出(又稱Q型操作器)和操作信號為正轉、反轉開關量輸出（又稱D型操作器）兩種，如下(一)、(二)框圖所示。

1、PID或DCS調節信號輸入SVin：
智能操作器接收從DCS或智能調節器送來的0～10mA/(4～20)mA/0～5V/(1～5)號。
2、操作器信號輸出：
a、Q型操作器輸出（SVout)：0～10mA/(4～20)mA/0～5V/(1～5)號，可直接驅動執行機構、變頻器或再由伺服放大器去驅動電動調節閥門或由電氣轉換器和閥門定位器去驅動氣動薄膜閥。操作器處于自動工作狀態時，其信號輸入SVin和操作輸出信號相當于是直通的。以實現DCS系統或調節器對執行機構的自動控制。當處于手動工作狀態時，其功能類似一個操作器，可由面板上增、減鍵直接修改操作信號輸出值。
b、D型操作器輸出正轉、反轉控制信號，操作器處于自動工作狀態時，其功能類似伺服放大器，根據輸入SVin信號和執行機構反饋信號的誤差進行調節控制，以確保實際閥位及時跟蹤閥位給定信號，實現自動控制。當處于手動狀時，其功能類似一個操作器，可由面板上的增減鍵直接操作正、反轉輸出信號。正、反轉輸出信號有10安培的繼電器常開觸點或容量為5安培的雙向可控硅，或直流3到24伏的SSR固態繼電器觸發信號等可選擇。
3、反饋或測量信號輸入（PVin）：
PVin信號是由執行機構送出的閥位信號（線性模擬量或電阻信號）,或現場測量信號,PVin為萬能分度號可切換輸入。
4、反饋或測量信號變送輸出mA/V（PVout）：
PVout輸出信號給前級的調節器或DCS系統，使系統隨時可監測實際閥位或現場測量值。
5、狀態信號輸出DO：
DO為無源開關量信號，操作器在手動控制時輸出開關量閉合信號給前級的DCS系統或調節器，DCS系統或調節器收到DO狀態信號后即停止PID運算，并使操作信號輸出跟蹤閥位反饋信號。當操作器從手動轉自動控制后，DO狀態信號撤消，DCS系統或前級調節器以當前的輸出控制值為初始值恢復PID控制。同樣當操作器從自動轉手動控制狀態時，以當前的閥位給定值為初始值，開始手動增減控制，這樣操作器手動轉自動，自動轉手動狀態控制都是無擾切換的。
6、232或485通訊輸出：
根據選型的不同，操作器可提供232或485通訊功能。
7、故障或外置信號DI：
操作器可提供遠程強制手動輸入信號，該信號可接受干節點或電平信號，通常和前級DCS系統或智能調節器的故障狀態信號連接，用于在前級DCS系統或智能調節器發生故障時，操作器自動轉到手動狀態，使閥位保持不變，以保證實際閥位不因前級調節器或DCS系統的故障而失控能控制在預定的開度。
8、對應反饋或測量信號的報警輸出：
根據選型功能的不同及現場控制的需要，操作器可有一個報警（AL1）或兩個報警（AL1、AL2）輸出，報警值對應于反饋或測量信號的顯示值（PV）。
9、饋電輸出（P）：
根據系統控制的需要，操作器可提供一組或兩組相互隔離的容量為30mA的直流24伏饋電。
10、遠程按鍵控制功能：
根據現場控制的技術要求，操作器可連接供遠程操作儀表的干節點或電平控制信號，其功能和面板上各操作鍵功能一樣。

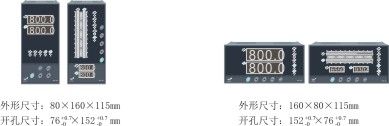

產品外形尺寸及開孔尺寸

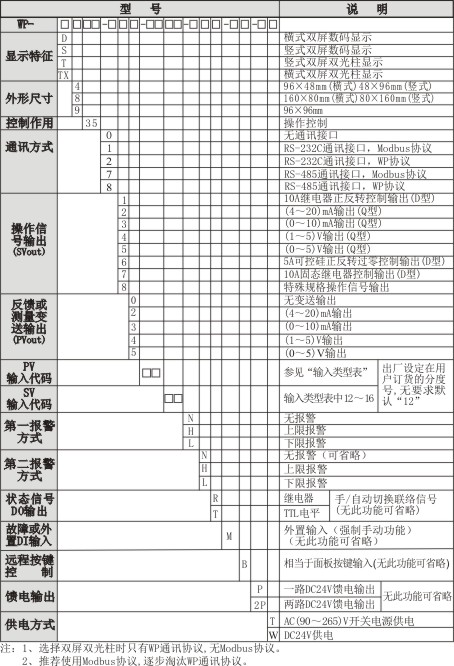

智能操作器型譜表

選型及接線圖補充說明

因現場控制系統對智能操作器各功能的需求不同,以及儀表安裝尺寸和接線端子數量的限制,以上接線圖中有出現同一個端子標有兩種或三種不同功能,如接線圖(一)中、7號、8號端子可定義為狀態信號輸出DO（手動閉合/自動斷開）和報警輸出ALM，儀表出廠時標定為用戶要求的功能，出廠后不可更改。以上各接線圖中所標定的功能為智能操作器常規儀表，否則為特規表，雙數碼加雙光柱顯示僅限于160X80、80X160的外形尺寸，上述如有不用的功能可省略，特
規表以隨機接線圖為準，請用戶定貨時正確選型。
選型舉例：
例1：技術要求：1、儀表為DCS系統的后備儀表；2、DCS系統調節信號為0～10mA；3、執行機構驅動信號為4～20mA；4、執行機構反饋信號4～20mA；5、DCS系統接收1～5V監測信號；6、DCS系統接收手、自動狀態信號；7、DCS系統輸出故障信號；8、系統需要485通訊; 9、儀表外形尺寸為160×80和96×96的雙屏顯示各一種，選型如下：
※160×80的安裝方式雙屏數碼顯示型號為：WP-D835-724-1213-N-RM；
※96×96的安裝方式型號為：WP-D935-724-1213-N-RM
例2：技術要求：1、儀表為PID調節器后備儀表；2、PID調節信號為4～20mA；3、執行機構驅動信號4～20mA；4、執行機構反饋信號1～5V；5、PID調節器接收4～20mA監測信號；6、PID調節器接收手、自動狀態信號；7、PID調節器輸出故障信號；8、系統需要一組24V饋電；9、系統需要兩限報警控制輸出；10、儀表外形尺寸為80×160的雙屏雙光柱顯示選型如下：
※80×160的安裝方式雙屏加雙光柱顯示選型為：WP-T835-024-1412-HL-RM-P

接線圖

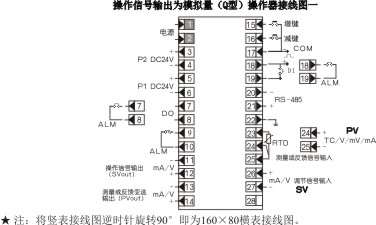

智能操作器160×80、80×160儀表接線圖

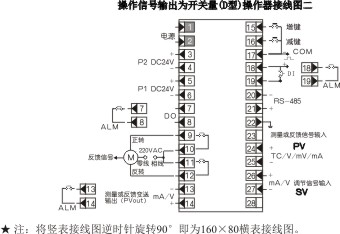

智能操作器160×80、80×160儀表接線圖

智能操作器96×96儀表接線圖

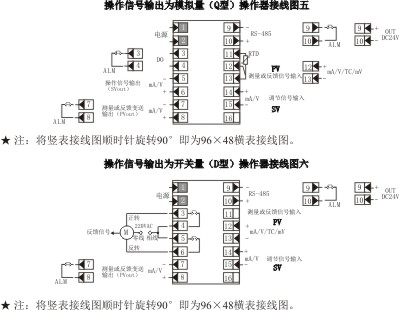

智能操作器96×48、48×96儀表接線圖

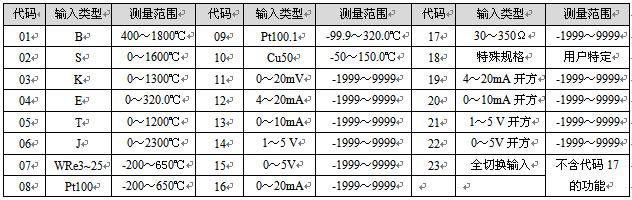

輸入類型表
