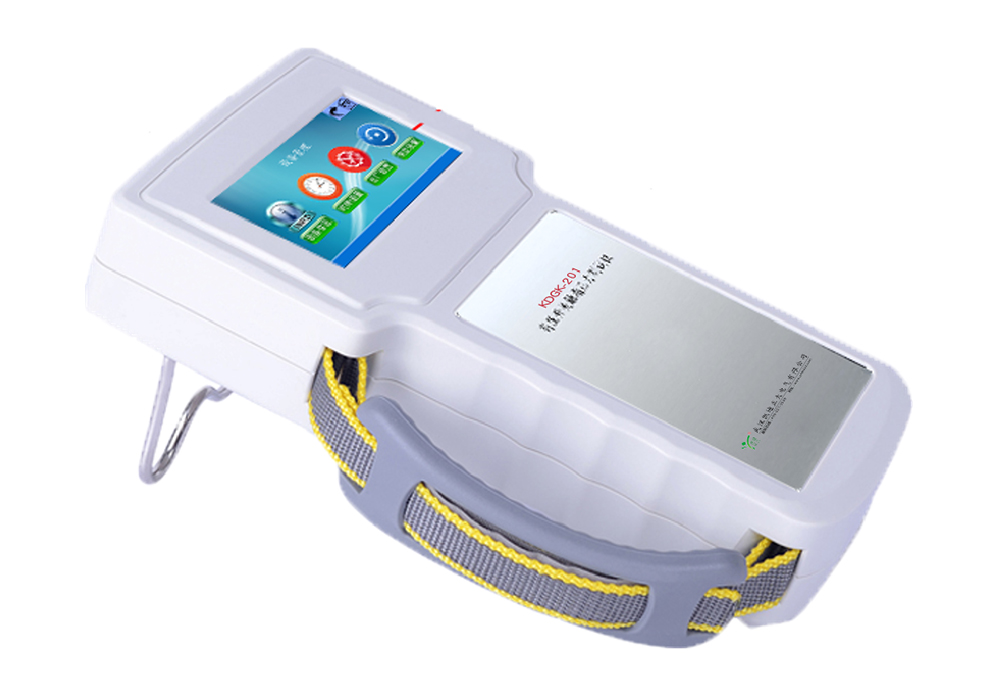

KDGK-201高壓開關觸指壓力測試儀
作者：來源：武漢凱迪正大電氣有限公司日期：2025-07-22 09:47:47閱讀：
KDGK-201適用范圍：
適用于變電站、發電廠和開閉所內高壓開關柜梅花觸指接觸壓力的測量。
也適用于高壓開關柜和高壓手車生產過程中的觸指壓力檢測。
通過更換壓力傳感器，也可以用于高壓高壓隔離開關觸指壓力的測量。
KDGK-201技術指標：
工作電源：電池供電，DC10.8V~DC12.6V
充電電壓：DC12.6V
測量范圍：0~1000N
支持傳感器型號：630A、1250A、2000A、3150A、4000A，以及GL-1傳感器
梅花觸指測量直徑：33mm～107mm（ 大于107mm可定制）
測量精度：≤1%
內置電池工作時間：≥8小時
外形尺寸：寬132 mm×長250 mm×高55mm
儀器重量：1 kg
外殼材料：ABS塑料
適配器電源：AC220V±10% /50Hz±10%
工作溫度：-20℃～+50℃
產品特點
輕巧便攜，攜帶方便：手持式設計，不僅適合開關柜觸值，亦適合架空刀閘觸指的接觸壓力測量；
高清大屏，顯示直觀：采用高分辨率真彩液晶顯示屏，內容顯示清晰、直觀；
語音提示，操作簡單：全程人工智能語音提示，傻瓜式操作，測試簡單；
采集精準，運行穩定：壓力傳感器采用中航工業高精度應變片，高精度、低溫漂、蠕變小，長期穩 定性好；
標定簡單，支持自校：支持用戶自己標定、置零、復位傳感器，出廠參數可恢復；
閾值可設，結果自判：報警閾值可設置，檢測結果智能判定，語音播報；
單位切換，適應面廣：支持多單位顯示，壓力測量單位支持“N”、“kN”、“g”、“kg”；
數據存儲，方便查詢：內置大容量存儲器，支持測量數據記錄，歷史記錄和通過大屏幕查閱瀏覽；
數據上傳，生成報告：支持USB直連、U盤拷貝兩模式上傳數據，方便上位機生成測試報告；
儀器內置大容量鋰電池、帶適配器電源接口，帶充放電指示，帶電池電量顯示；
主要功能
壓力測量功能：支持多種規格梅花觸指和隔離開關觸指的壓力測量；測量結果能夠以 “kg”和“N”單位顯示，可以進行切換；
液晶顯示功能：支持測量結果數值顯示和歷史數據顯示；
觸摸按鍵設置功能：具有參數設置、傳感器標定、數據清零、報警設置、系統設置等功能 ；各項設置參數均可通過屏幕查看；
存儲記錄功能：測量數據值以變電站和開關柜為單位進行記錄 ，變電站和開關柜編號可人工輸入 ；以FAT32文件格式存儲；
標定功能：支持用戶標定 、數據清零功能 ；
語音功能：測量步驟語音提示，測量數值和結論語音報告 ；
智能診斷功能：自動判定測量數值的有效性和合格性 ；判定閾值可設定；
時鐘功能：內置高精度實時時鐘功能 ，可進行日期及時間校準 ；
數據上傳功能：具備U盤接口，支持測量數據拷貝到上位機 ；
電源管理功能：電池充電功能 ，內置電池、帶適配器電源接口；具有充放電指示 、電池電量顯示功能；

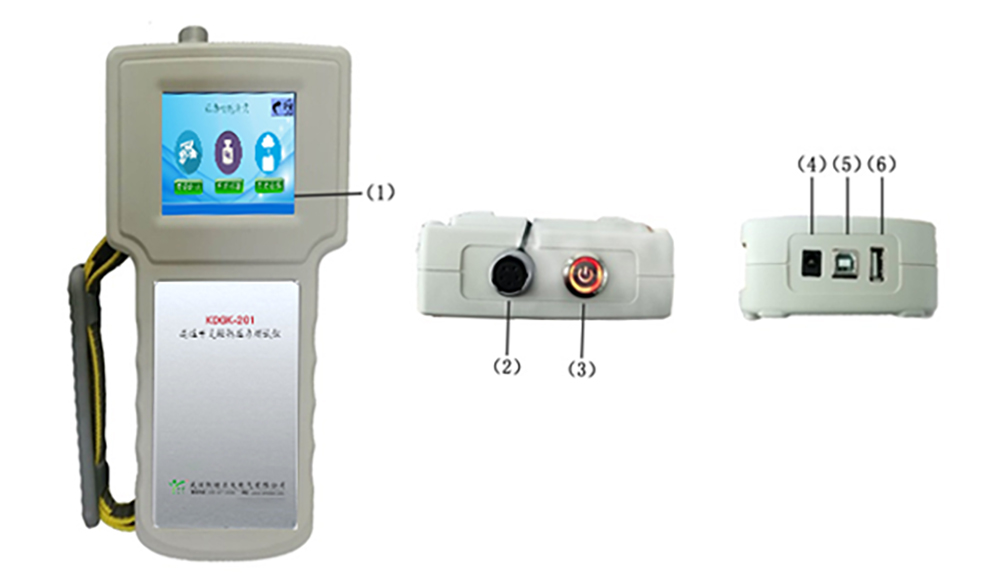

人機接口
(1)操作顯示窗：數據操作顯示，人機交互界面；
(2)傳輸天線：通過天線和壓力傳感器遠程無線傳輸測量數據；
(3)電源開關：儀器電源控制開關；
(4)充電口：電池充電口，輸入電壓不能高于12.6V；
(5)USB：可以連接電腦；
(6)U盤：連接 U盤，可以讀取存儲測量的數據。

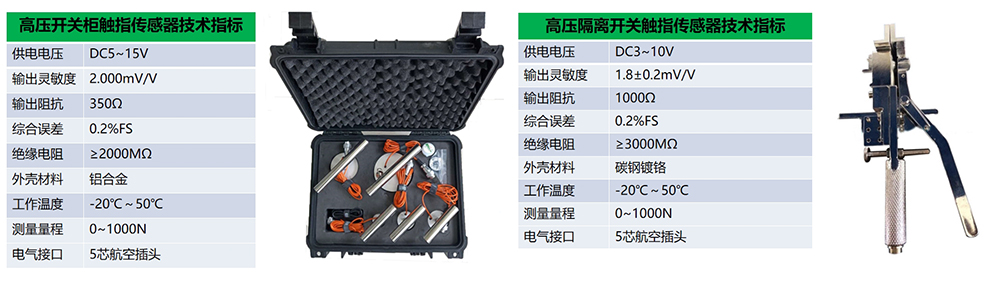

高壓開關柜梅花觸指壓力傳感器
廣泛應用在梅花觸指的制造廠、高低壓開關柜生產廠以及各種高低壓開關和開關柜的運行維護現場。
該壓力傳感器作為高壓開關（柜）觸指壓力測量儀的配件，需和凱迪正大高壓開關（柜）觸指壓力測量儀配套使用。
已經申報兩項專利。
該壓力傳感器作為開關柜觸指壓力測試配件，根據梅花觸指內徑分為Φ35mm、Φ49mm、Φ55mm、Φ79mm、Φ109mm共5種規格，分別對應630A、1250A、1600A、2000A和2500A/3150A/4000A等5種電流規格觸指。
高壓隔離開關觸指壓力傳感器
廣泛應用在隔離開關的制造廠以及各種隔離開關的運行維護現場。
該壓力傳感器作為高壓隔離開關觸指壓力測量儀的配件，需和凱迪正大高壓開關（柜）觸指壓力測量儀配套使用。
支持高壓隔離開關型號：GW4 、GW5 、GW7等轉入式、GW6 、GW16/17 、GW22/23等鉗夾式、GN2等戶內系列拍合式 。
