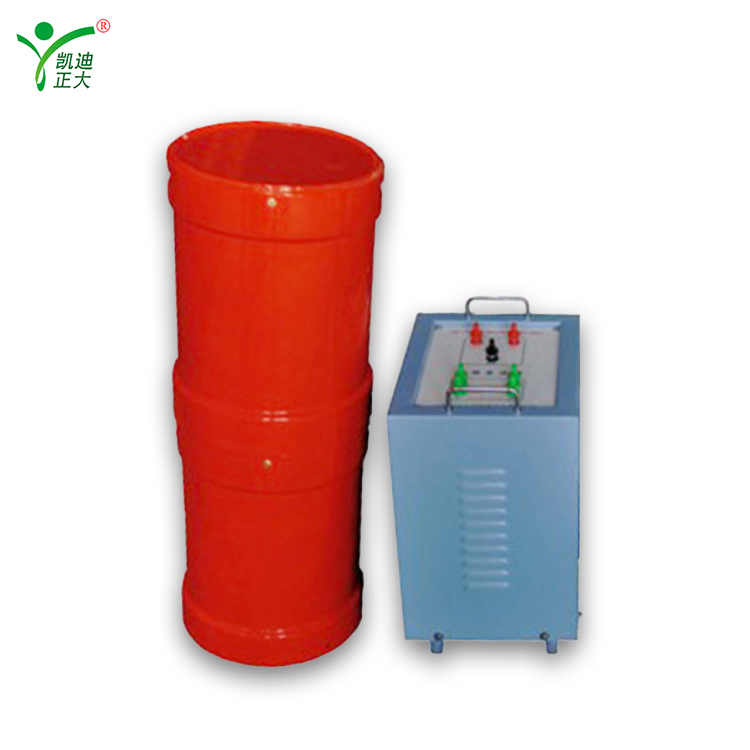

額定容量：270kVA;

　　輸入電源：?jiǎn)蜗?20或三相380V電壓，頻率為50Hz;

　　額定電壓：45kV;90kV;135kV;270kV;

　　額定電流：6A;3A;2A;1A;

　　工作頻率：30-300Hz;

　　裝置輸出波形：正弦波

　　波形畸變率：輸出電壓波形畸變率≤1%;

　　工作時間：額定負載下允許連續60min;過壓1.1倍1分鐘;

　　溫升：額定負載下連續運行60min后溫升≤65K;

　　品質因素：裝置自身Q≥30(f=45Hz);

　　保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分);

　　測量精度：系統有效值1.5級;

　　1.調頻式調諧方法。采用固定電感電抗器，通過調節激勵電源的頻率使試驗回路達到諧振狀態，其特點是體積小、重量輕、品質因素高，使用方便，已逐步取代調感式。

　　2.適用范圍廣。整套變頻串聯諧振高壓試驗裝置符合國家有關高壓試驗的規程和要求，適用于高電壓、大容量的電力設備，如發電機、大型變壓器、GIS、交聯聚乙烯電力電纜，高壓開關、互感器等的交流耐壓試驗。

　　3.調制波原理。串聯諧振是諧振式電流濾波電路，能改善電源電壓波形畸變，獲得很好的正弦電壓波形，有效防止諧波尖峰對被試品的傷害。

　　4.失諧時的過流情況。在串聯諧振狀態，當被試品的絕緣弱點被擊穿時，電路立即失諧，回路電流迅速下降為正常試驗電流的數十分之一(1/Q)。與并聯諧振或試驗變壓器方法做耐壓試驗相比，串聯諧振耐壓既能有效地找出絕緣弱點，又不存在大短路電流燒傷故障點的憂患。

　　5.失諧時的過壓情況。在試品發生閃絡擊穿時，因失去了諧振條件，除短路電流立即下降外，高電壓也立刻消失，電弧即刻熄滅。且諧振電壓再建立時間較長，很容易在再次達到閃絡電壓前斷開激勵電源。電壓恢復是一種能量積累的間歇振蕩過程，其過程長，而且不會出現恢復過電壓。

　　6.變頻電源可靠耐用、技術領先。我司自主研發自主生產的變頻控制電源技術國內領先，并獲得多項國家專利。采用雙CPU架構體系，實現快速測控，系統穩壓精度達到1%。該模塊集驅動、保護于IGBT一體，很大提高功率電路及整機的可靠性。軟開關技術，可有效降低干擾，滿足局放試驗要求。

　　7.智能軟件菜單、人性化設計。大屏幕智能顯示軟件菜單內置試驗參數菜單，客戶可根據試驗規程和實際需要，自行輸入需要的試驗電壓和試驗時間;內置自動、半自動、手動三種試驗?zāi)Ｊ剑缑嬗押?，試?yàn)操作輕松便捷。試驗數據可屏存，并可調閱，內置微型打印機，預留接口可外接電腦。

　　8.自動調諧方式。使用較新快速跟蹤法，尋找諧振頻率點只需30～40S左右，調諧完成后，鎖定諧振頻率。無諧振點時，提示區顯示“調諧失敗”。手動調諧時30Hz～300Hz無諧振點，提示區顯示“無諧振點”，此時自動切斷升壓回路。禁止繼續升壓，確保試品、設備、人身的安全。

　　9.升壓速度采用動態跟蹤控制。當高壓接近已設定的試驗電壓時，自動調整升壓速率，能有效防止電壓過沖造成對試品的損傷。

　　10.機內設置試驗時間計時器。當試驗電壓升至設定值，自動啟動計時功能，計時到設定值時有聲響提示，時間到即自動降壓至“零”，并切斷升壓回路，自動降壓并關閉高壓回路，同時大屏幕提示區顯示“試驗結束”。

　　11.完善的系統綜合保護功能。開機系統自檢，發現接地不良、分壓器無信號等故障則不能合閘，防止誤操作帶來?yè)p害。設有過流、過壓、試品閃絡放電、電源掉電、連線錯誤等多種保護措施，保護功能動作時大屏幕上均為中文顯示。

　　12.過流保護——內置多重自動過電流保護，當變頻電源的輸出電流超過額定值1.1倍的保護整定值時，自動切斷整套裝置輸出。當變頻電源的輸出電流超過設定值時，自動切斷輸出。

　　13.過壓保護——內置多重自動過電壓保護，可手動設置試驗電壓值，當試驗電壓超過整定值的1.1倍時，通過硬件和軟件實時判斷，迅速切斷整套裝置輸出，有效保證變頻電源和操作人員的安全。電流傳感器的采樣值，通過DSP計算，當電流值超過理論值的1.1倍時，迅速切斷輸出，防止分壓器或分壓器變比設置有誤而導致試品過壓。

　　14.試品閃絡放電保護——具有試品放電或閃絡保護功能，當在試驗或升壓中如有高壓放電閃絡時，自動切除整套裝置，且不會對試驗設備和人身造成傷害，變頻電源內部的電子元件不會損壞擊穿。

　　15.電源掉電保護——具有電源掉電保護功能，在變頻控制電源輸出端裝設特殊保護功能模塊，當在試驗或升壓過程中如有輸入電源突然掉電時，吸收諧振回饋到主機的能量，迅速將輸出短路，使諧振系統的能量快速消耗;該特殊功能模塊在供電電源突然斷開后，仍能維持工作10s以上，確保耗能過程完成。自動切除整套裝置，且不會對試驗設備和人身造成傷害，變頻電源內部的電子元件不會損壞擊穿。

　　16.連線錯誤保護——當試驗線聯接有誤或斷線時有保護。(如變頻控制電源、勵磁變壓器、諧振電抗器、電容分壓器等連接線)。

　　17.過熱保護——功率器件溫度≥80℃時保護

　　緊急制動保護——敲擊變頻控制電源面板上的緊急停機按鈕即可緊急切斷輸出。

　　1、激勵變壓器15kVA/4/8/16kV/0.4kV 1臺

　　? 額定容量：15kVA;

　　? 輸入電壓：0-400V，單相;

　　? 輸出電壓：4/8/16kV

　　? 結構：干式;

　　? 重量：約58kg;

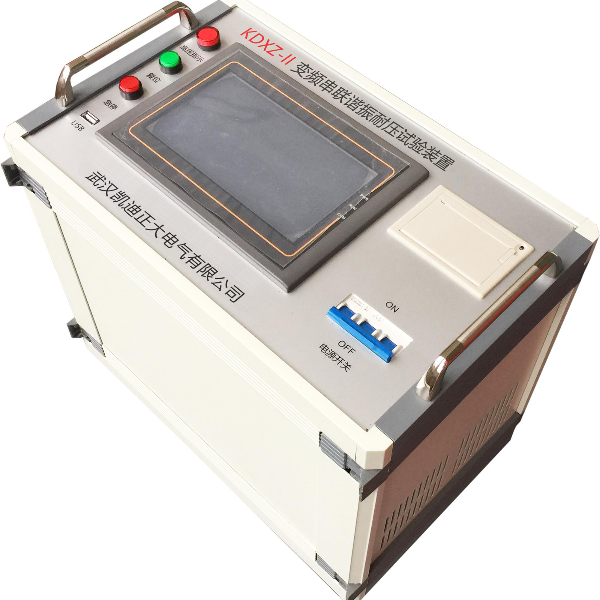

　　2、變頻電源15kW/220/380V 1臺

　　? 額定輸出容量：15kW

　　? 工作電源：220/380±10%V(單/三相)，工頻

　　? 輸出電壓：0–400V，單相，

　　? 額定輸入電流：37.5A

　　? 額定輸出電流：37.5A

　　? 電壓分辨率：0.01kV

　　? 電壓測量精度：1.5%

　　? 頻率調節范圍：30–300Hz

　　? 頻率調節分辨率：≤0.1Hz

　　? 頻率穩定度：0.1%

　　? 運行時間：額定容量下連續60min

　　? 額定容量下連續運行60min元器件最高溫度≤65K;

　　? 噪聲水平：≤50dB

　　武漢凱迪正大電氣有限公司位于九省通衢的江城之都的武漢市，始建于2003年1月，公司生產經營范圍：電力儀器儀表。主要產品有繼電保護測試系列、大電流發生器、高壓試驗儀器、互感器測試儀器、變壓器測試儀器、接地電阻測試儀器、高壓開關測試儀器、避雷器測試儀器、三倍頻發生器、直流高壓發生器、模擬開關、SF6檢漏儀、微水測量?jī)x、高壓數字兆歐表、水冷式發電機絕緣電阻測試儀等。

　　武漢凱迪正大電氣有限公司以“誠信、質量、科技”作為企業文化，面向電力行業的廣大用戶，不斷開拓進取;先后于湖北大學電力系、華北電力大學、青島大學、武漢電力工程學建立技術合作。公司已擁有電力部電力設備及儀表質量檢測中心檢驗鑒定、ISO9002質量體系認證及產品質量認證、質量服務AAA級企業、計量器具制造定點企業。產品主要在全國二十多個省市成功運行，贏得廣泛贊譽。

　　1、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

　　2、110kV及以下電壓等級GIS，開關等變電站設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過265kV，試驗時間1min。
