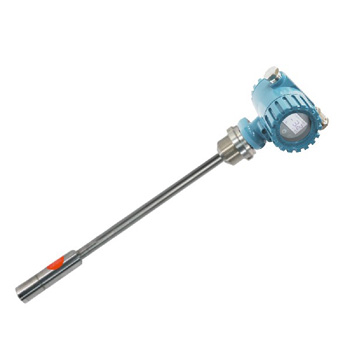

LR桿式靜壓液位變送器

產品概述
WIDEPLUS-L系列通用靜壓液位變送器 采用高性能的壓力傳感器,多種結構形式、多種材料、多種變送器類型,具有廣泛的適應性。

主要特點
·穩 定 性 ：靈敏度高,長期穩定性好。
·可靠性強 ：無機械傳動部件,無機械磨損,無機械故障
·抗干擾能力強 ：防水、防塵、防爆、防腐、防酸。
·適用性廣 ：具有多種結構形式,多種安裝方式,多種結構材料,適合各種工業現場液位測量
·安裝簡便 ：使用可靠有多種安裝方式可供選擇,用戶可以方便地安裝使用。

工作原理
液體中某一點的靜壓力與該點到液面的距離成正比，即：,其中P～被測點的壓力(壓強) ρ～介質密度 g～重力加速度 H～被測點到液面的高度,對已確定的被測介質及地點，ρ、g為常數，故被測點到液面的位置的變化只與被測的壓力（壓強）有關。
WIDEPLUS-L系列靜壓液位變送器就是通過測定被測點的靜壓力來確定液面位置的。

測量系統
WIDEPLUS-L 系列靜壓液位變送器配合WP系列數字顯示儀即構成靜壓式液位計。液位變送器把測量的液位壓力信號傳輸至數字顯示儀，根據介質的比重等參數，顯示儀轉換并顯示對應的液位數值。
顯示儀的選擇請參考我公司的智能數顯儀表樣本及我公司相關的技術文件
接線引出方式:可根據需要從任何一出口引出，建議使用Ф10工業電纜作為引線，密封引出頭選用通
用電纜接頭PG16，不引線一端用端封蓋住。
調　　　　節:零點調節 ±5%FS 滿量程調節范圍為±20%FS

負載特性

外形圖

技術參數

工作電壓　　　12.5V～36V D
輸出信號　　　4mA～20mA
測量范圍　　　0～4m (最大)
精　　度　　　0.2級、0.5級
穩 定 性　　　優于0.1%FS/年
允許溫度　　　常溫型
·介質 -20℃～70℃
·環境 -20℃～70℃
·貯存 -40℃～80℃
與介質接觸材料　外殼　　不銹鋼1Gr18Ni9Ti
密封　　氟橡膠
聚四氟乙烯
全密封焊接
膜片　　不銹鋼316L
陶瓷電容
過程連接方式　　外螺紋G1
法蘭(默認為DN20, PN0.6)
防護等級　　　　傳感器部分防護等級IP68接線盒部分IP65（K1殼體為IP67)

WIDEPLUS-L系列智能靜壓液位變送器型譜表

●注：默認為K1外形
●訂貨注明: 液體介質密度（ ）、溫度( )
液位量程h=（ ）米
纜式：電纜長度L=（）米
桿式：插入深度L=（）米（探頭到法蘭的距離）
●注1: 一體式是采用進口不銹鋼隔離膜片的傳感器和高性能的專用放大電路直接封裝在探頭中。
●注2：纜式及桿式液位法蘭默認為DN20 PN0.6MPa,直裝式液位法蘭默認為DN50 PN1.6MPa， 螺紋式默認螺紋G1，特殊訂貨請注明。
●注3: 0.1級精度要選用超穩定型擴散硅膜片材料（A2）才能實現。
●注4：安裝尺寸在纜式及桿式變送器使用，如測量水井水位量程10m，安裝尺寸11m，則多出1m作安裝調節用，實際測量為10m，不注明，纜式默認1m高度調節，桿式用戶應詳細注明安裝尺寸。
●注 ：纜式液位變送器的導氣電纜采用進口耐磨、耐弱酸（濃度）、抗低溫等高性能的環保型材料，可用于食品、醫藥等測量現場。

WIDEPLUS-L系列通用靜壓液位變送器標準量程表
