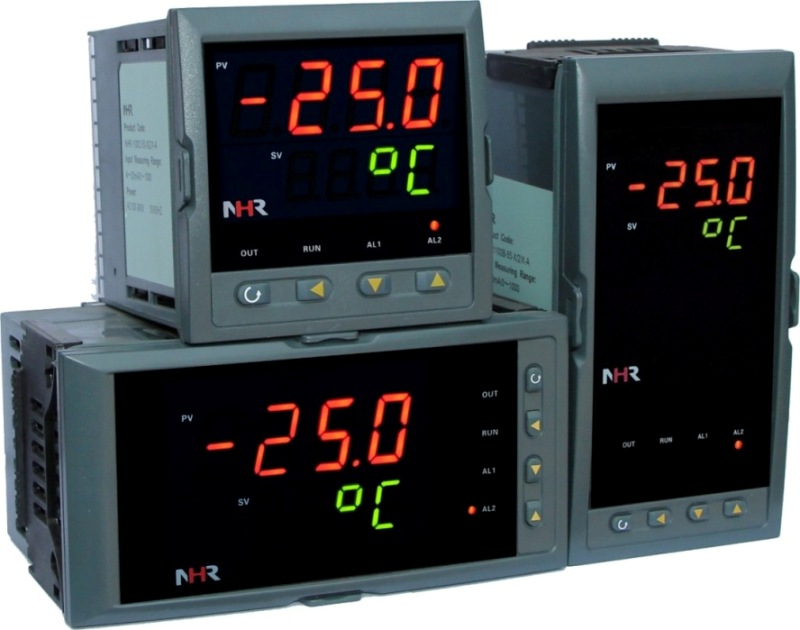

NHR-5401系列程序閥門溫控器/調節儀

NHR-5401系列程序閥門溫控器/調節儀采用真正的人工智能算式，儀表啟動自整定功能，可以根據被控對象的特性，自動尋找最優參數以達到很好的控制效果，無需人工整定參數。控溫精度基本達±0.1℃，無超調、欠調，達國際先進水平。適用于需要進行高精度多段曲線程序升/降溫控制的系統。
    ★具備36種信號輸入類型，用戶可根據需求任意設置輸入類型；0.2％級測量精度。
    ★具備“上下限報警”、“偏差報警”、“LBA報警”、“閃爍報警”等報警功能，帶LED報警燈指示。
    ★PID控制曲線多達50段，曲線可任意組合，并通過面板按鍵實現手動“啟動”、“停止”、“清零”、“步進”等功能。
    ★具有加熱（冷卻）單向控制與加熱、冷卻雙向控制兩種控制模式選擇。
    ★具有掉電自啟動功能，從上電測量值與設定值相同點的升溫段開始升溫，并按原設定曲線執行控制。
    ★可帶一路PID控制輸出和一路模擬量變送輸出，具有電流、電壓、SSR驅動、單/三相可控硅過零觸發、繼電器接點等多種輸出控制方式。
    ★帶PID參數自整定功能，控制輸出手動/自動無擾切換功能，控制準確且無超調。
    ★支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
    ★儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。
    ★帶DC24V饋電輸出，為現場變送器配電。
    ★輸入、輸出、電源、通訊相互之間采用光電隔離技術。
    ★具備多種外形尺寸及樣式供用戶選擇。
    ★參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復系統原始設置功能。

無閥位反饋接線圖

閥位反饋接線圖

規格尺寸為A、B、C、D、E型接線圖

1、代碼55：全切換是指用戶可根據需求任意設置輸入分度號表格中的信號類型

2、輔助輸出可做變送輸出也可做控制輸出，可在二級參數“H-C”中選擇，當H-C=0時為變送輸出，當H-C=1時為控制輸出；

   主控制輸出與輔助輸出不能同時選擇三相可控硅過零觸發脈沖輸出功能；

   閥位控制輸出選擇開關量正反轉控制輸出時，輔助輸出只可選擇模擬量控制。

3、選型時請根據接線圖來選擇功能，有的功能在同組端子上只能選擇其中一種功能。

4、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。

      例1：NHR-5401A-55/55-0/0/2/X/1P(24)-A；

      例2：NHR-5401C-27/27-K1/X/X/D1/X-A
