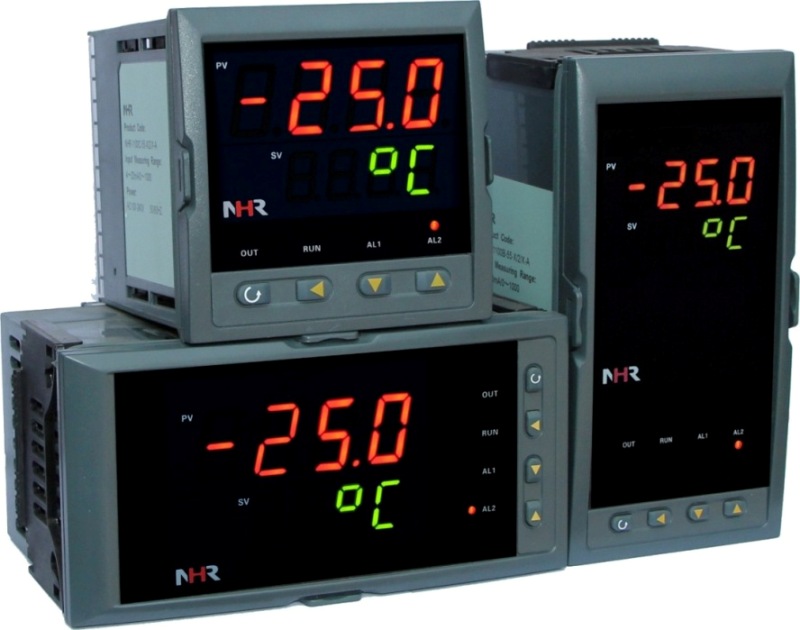

NHR-5500系列手動操作器適合作為DCS系統回路調節控制輸出和智能調節器控制輸出的備用操作器使用，可同時輸入和顯示給定信號和反饋信號，可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、速度等物理量的測量顯示，并配合各種執行器對電磁閥、電動調節閥、變頻器等設備進行控制、報警控制、數據采集等功能。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
 儀表面板
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
 儀表接線圖
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
規格尺寸為A、B、C、D、E、K、L型接線圖 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
 規格尺寸為F型接線圖 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
儀表選型
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NHR-5500□-□/□-□/□/□/□/□( )-□-( ) ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
| 備注： | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1、代碼55：全切換是指用戶可根據需求任意設置輸入分度號表格中的信號類型 2、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少，帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。 3、規格尺寸為F型的儀表不帶RS232C打印接口。 4、規格尺寸為D、E型的儀表，接線端子25~36間如有帶報警功能，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A，其它規格尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A。 5、當儀表選擇開關量控制輸出（K1、K3、K4）功能時均為閥門正、反轉輸出，此時報警輸出最多只能選擇2限報警。 6、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。 例1：NHR-5500A-27/27-0/0/2/X/X-A(模擬量控制) 例2：NHR-5500A-14/27-K1/0/2/D1/X-A(閥位正反轉控制) |
||||||||||||||||||||||||||||||||||||||||||||||||||||
