NHR-7400/7400R系列液晶四路人工智能調節器/調節記錄儀采用真正的人工智能算式，儀表啟動自整定功能，可以根據被控對象的特性，自動尋找最優參數以達到很好的控制效果，無需人工整定參數。控溫精度基本達±0.1℃，無超調、欠調，達國際先進水平。四路獨立PID調節，可根據生產控制要求切換選擇單點控制與程序段控制兩種方式。適用于需要進行高精度測量的控制系統，可對溫度、壓力、流量、液位、速度等測量信號進行控制。
★4路萬能信號輸入，可輸入直流電流、直流電壓、毫伏、熱電阻、熱電偶等信號；0.2級測量精度。
★可選擇定點控制或多段曲線控制。
★具有電壓、電流、SSR驅動、單/三相可控硅過零觸發、繼電器接點等控制輸出方式可選。
★帶PID參數自整定功能，控制輸出手動/自動無擾動切換功能，控制準確且無超調。
★支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
★支持RS232C打印功能，具有手動打印、定時打印功能。
★帶DC24V饋電輸出，為現場變送器配電。
★帶USB數據轉存功能和SD卡擴展功能。
★輸入、輸出、電源、通訊相互之間采用光電隔離技術。
按控制方式可分以下幾類：
|
NHR-7410/7410R
四路PID調節器/記錄儀
|
可輸入四路測量信號，此信號與設定的控制目標值進行比較根據PID運算結果而輸出四路獨立的控制信號，可選擇電壓、電流、SSR驅動、單/三相可控硅過零觸發等控制輸出方式。
|
NHR-7440/7440R
四路程序調節器/記錄儀
|
可輸入四路測量信號，根據生產工藝的要求，設定目標曲線進行控制，可實現對曲線控制的運行、步進、暫停、結束、等待狀態的操作。具有掉電自啟動功能，從上電測量值與設定值相同點的升溫段開始升溫，并按原設定曲線執行控制。
|
|

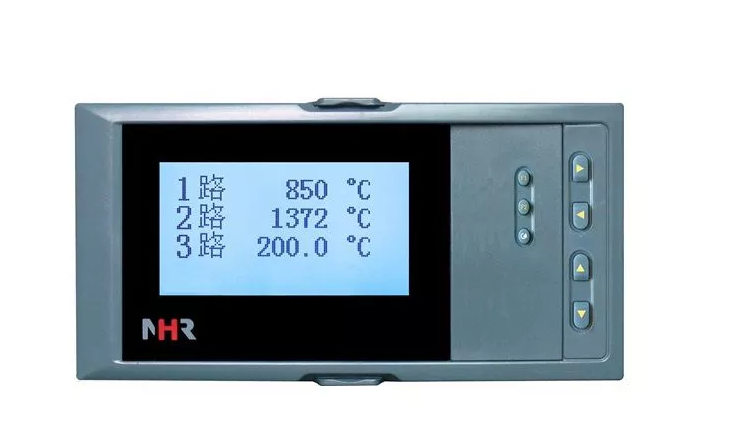

 儀表面板
|
|
|
|
|
160*80mm(A型)
|
80*160mm(B型)
|
96*96mm(C型)
|
|
①顯示面板
②USB、SD接口
③確認鍵
顯示通道切換鍵
時標切換鍵
④光標下移鍵
⑤光標上移鍵
⑥光標左移鍵
⑦光標右移鍵
|
|
|
簡易畫面指示
|
|
|
 接線圖
|
|
|
注1：上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。
注2：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。
|
|
|
|
儀表選型
|
NHR-74 □-□-□-□-□-□液晶四路PID調節器
① ② ③ ④ ⑤ ⑥
NHR-74 □R-□-□-□-□-□液晶四路PID調節記錄儀
① ② ③ ④ ⑤ ⑥
|
|
①控制方式
|
②規格尺寸
|
|
代碼
|
控制方式
|
代碼
|
寬*高*深
|
10
40
|
模糊PID控制
程序段控制
|
A
B
C
|
160*80*110mm（橫式）
80*160*110mm（豎式）
96*96*110mm（方式）
|
|
③控制輸出（備注1）
|
④報警輸出
|
|
代碼
|
輸出類型（負載電阻RL）
|
代碼
|
報警通道(繼電器接點輸出)
|
0
1
2
3
4
5
K1
K3
K4
|
4-20mA(RL≤480Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤960Ω)
0-5V(RL≥250KΩ)
0-20mA(RL≤480Ω)
0-10V(RL≥4KΩ)
繼電器接點輸出
可控硅過零觸發脈沖輸出
固態繼電器驅動電壓輸出
|
X
1
2
|
無輸出
1限報警
2限報警
|
|
⑤供電電源
|
|
代碼
|
電壓范圍
|
A
D
|
AC/DC 100～240V(AC/50-60Hz)
DC 12～36V
|
|
⑥附加功能(以下功能可全選，用“/”隔開，不選功能可省略)
|
|
通訊輸出
|
饋電輸出
|
|
代碼
|
通訊接口(通訊協議)
|
代碼
|
饋電輸出（輸出電壓)
|
D1
D2
D3
|
RS485通訊接口（Modbus RTU）
RS232通訊接口（Modbus RTU）
RS232C打印接口
|
1P
2P
|
1路饋電輸出
2路饋電輸出
如“2P（12/24）”表示第一路12V，第二路24V饋電輸出。
|
|
適用于帶記錄的儀表
|
|
USB轉存功能
|
擴展功能
|
|
代碼
|
轉存功能
|
代碼
|
擴展功能
|
|
U
|
USB卡轉存（U盤）
|
SD
|
SD卡擴展（Micro SD卡）
|
|
備注：
1、當各通道控制輸出方式不一致時請?jiān)谶x型后備注說明。
2、儀表型號舉例：
例1：NHR-7410-A-0-2-A-D1/1P(四路PT100輸入，四路4～20mA控制輸出)
含義：四路模糊PID控制，160*80*110mm的規格尺寸，4～20mA控制輸出，2限報警輸出，AC100～240V供電，RS485通訊，1路饋電輸出
例2：NHR-7440R-B-3-2-A-2P/SD(四路4～20mA輸入，四路0～5V控制輸出)
含義：四路程序段控制，帶記錄功能，80*160*110mm的規格尺寸，0～5V控制輸出，2限報警輸出，AC100～240V供電，2路饋電輸出，SD卡擴展功能。
|
|
萬能輸入信號類型
|
|
信號類型
|
量程范圍
|
信號類型
|
量程范圍
|
B
S
K
E
T
J
R
N
F2
Wre3-25
Wre5-26
Cu50
Cu53
Cu100
Pt100
BA1
BA2
|
400～1800℃
-50～1600℃
-100～1300℃
-100～1000℃
-100.0～400.0℃
-100～1200℃
-50～1600℃
-100～1300℃
700～2000℃
0～2300℃
0～2300℃
-50.0～150.0℃
-50.0～150.0℃
-50.0～150.0℃
-200.0～650.0℃
-200.0～600.0℃
-200.0～600.0℃
|
0～400Ω線性電阻
0～20mV
0～100mV
0～20mA
0～10mA
4～20 mA
0～5V
1～5V
0～10V(不可切換)
0～10mA開方
4～20mA開方
0～5V開方
1～5V開方
|
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
|
|
|
模擬量輸出信號類型(訂貨時請?jiān)谶x型后備注信號類型)
|
|
信號類型
|
4-20mA
|
1-5V
|
0-10mA
|
0-5V
|
0-20mA
|
0-10V(特殊定制)
|
|
輸出1、2負載電阻RL
|
RL≤480Ω
|
RL≥250KΩ
|
RL≤960Ω
|
RL≥250KΩ
|
RL≤480Ω
|
RL≥4KΩ
|
|
輸出3、4負載電阻RL
|
RL≤380Ω
|
RL≥250KΩ
|
RL≤760Ω
|
RL≥250KΩ
|
RL≤380Ω
|
RL≥4KΩ
|
|
