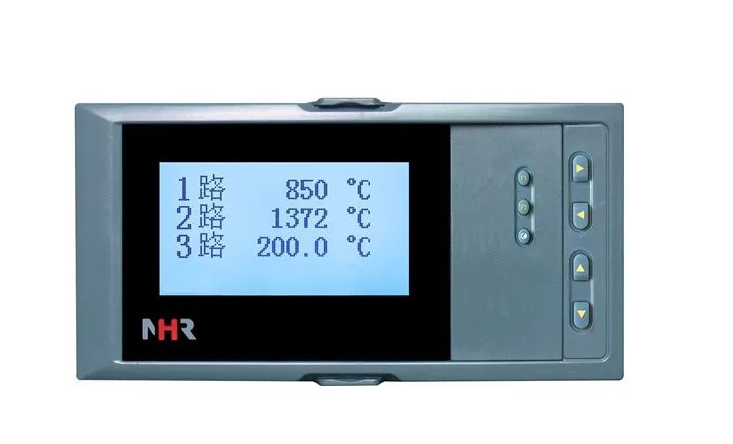

NHR-7630/7630R系列液晶天然氣流量積算記錄儀

NHR-7630/7630R系列液晶天然氣流量積算控制儀/記錄儀對現場溫度、壓力、流量等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，對氣體、液體和蒸汽流量進行過程監測，總量累積及定量控制，同時可與V錐等多種流量傳感器配套使用。根據中石油最新模型（關于天然氣組分的壓縮因子的算法），增加了天然氣體積熱能的測量，使天然氣測量更準確適用于貿易結算，是基于對以甲烷為主要成分的混合氣體，以完全符合SY/T6143-2004《用標準孔板流量計測量天然氣流量》標準執行。借助其記錄與通訊功能，還可隨時調閱過程量變化的歷史曲線或相關的歷史數據。

★萬能信號輸入，可輸入直流電流、直流電壓、毫伏、熱電阻、熱電偶、頻率等信號；測量精度為0.2％FS，最大累積流量為2000000000.0

★儀表具有貿易結算功能，可設置小流量補足、停電補足、信號斷線補償功能、報表功能、停電/上電記錄功能、報表功能、總掉電時間和總掉電次數記錄功能，同時具有良好的“防盜”功能

★內置多種流量積算公式，可配渦街、孔板、噴嘴、電磁以及V錐等多種流量計使用

★可對測量介質進行定量控制，帶手/自動啟動、停止、清零功能

★支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議

★支持RS232C打印功能，具有手動打印、定時打印功能

★帶DC24V饋電輸出，為現場變送器配電

★帶USB數據轉存功能和SD卡擴展功能，通過U盤備份歷史數據、報表數據以及掉電記錄

★輸入、輸出、電源、通訊相互之間采用光電隔離技術

1、變送輸出與報警輸出可組合，變送輸出+報警輸出≤6；如果儀表選擇頻率信號輸入時，變送輸出最多只能選擇兩路，變送輸出+報警輸出≤4。

2、壓力補償通道輸入類型只選擇電壓或電流信號，流量通道輸入類型只選擇電壓、電流或者頻率輸入。

3、NHR-7630系列儀表必須設置天然氣組份摩爾分?jǐn)?shù)才可使用。

4、儀表型號舉例：

例1：NHR-7630-A-2-D-1/2P(三路4～20mA輸入，一路4～20mA輸出)

含義：天然氣流量積算控制儀，160*80*110mm的規格尺寸，2限報警輸出，DC20～29V供電，1路變送輸出，2路饋電輸出。
