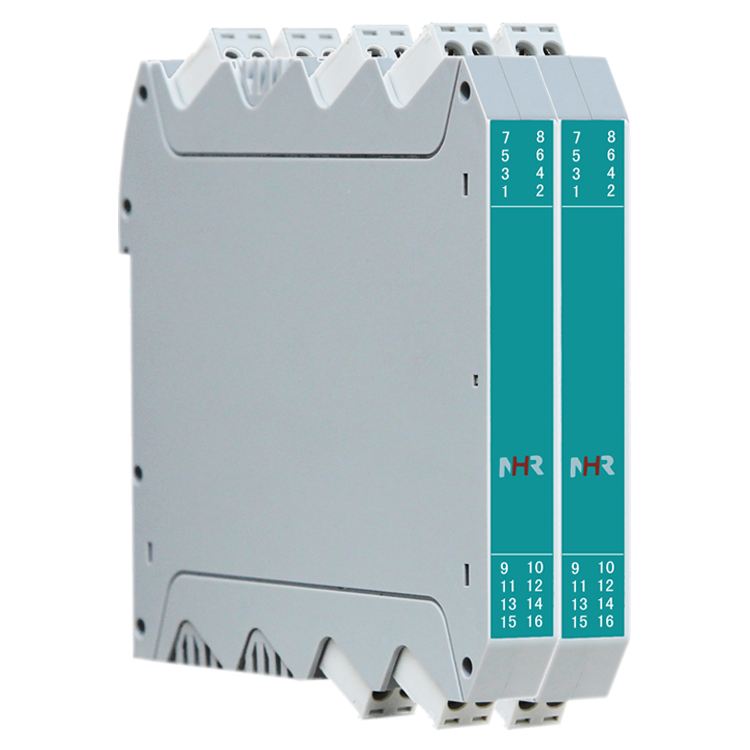

單通道、雙通道。
 二三線制熱電阻、熱電偶輸入。
模擬量輸出。
輸入/輸出/電源磁隔離。
可通過PCA手持式中文編程器對17種輸入類型、輸入輸出量程等參數的設置及查看。
響應時間短，厚度薄，功耗低。
插拔式端子，便于安裝、維護。
標準的35mm DIN導軌卡式安裝。
|
|
 概述
|
|
將現場的熱電阻或熱電偶信號經過隔離放大處理，轉換為與溫度成線性的直流信號輸出至控制系統，用作熱電偶溫度變送時，具有冷端溫度自動補償功能?？捎门涮椎纳衔粰C(jī)軟件進行參數修改，可以與單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗干擾能力，保證系統的穩定性和可靠性。本產品品種分為一進一出、一進二出、二進二出，且輸入、輸出磁隔離。
|
|
接線圖
|
|
|
結構外型圖
|
|
|
|
連接示意圖
|
|
|
通過USB數據線將儀表與PCA編程器進行連接，可對儀表輸入、輸出等參數進行設置及查看。
|
|
技術參數
|
|
輸入
|
|
輸入信號
|
二三線制熱電阻、熱電偶(訂貨時確定或配置PCA手持式中文編程器自行編程)
|
|
輸出
|
|
輸出信號
|
4-20mA、0-10mA、0-20mA、1-5V、0-5V
|
|
輸出負載
|
4-20mA、0-10mA、0-20mA負載電阻RL≤400Ω；1-5V、0-5V負載電阻RL≥250KΩ
|
|
電源
|
|
電源
|
DC20-32V
|
|
功耗
|
一進一出功耗：≤1W；
|
|
一進二出、二進二出功耗：≤1.4W
|
|
其它參數
|
絕緣電阻
(輸入/輸出/電源之間)
|
≥100MΩ（500VDC時）
|
絕緣強度
(輸入/輸出/電源之間)
|
1500Vrms (1 min，無火花)
|
|
工作溫度
|
-10～50℃(無凝露、無結冰)
|
|
相對濕度
|
25%～85%RH
|
|
保存溫度
|
-10～60℃(無凝露、無結冰)
|
|
溫度漂移
|
0.0075%FS/℃
|
|
安裝方式
|
35mmDIN導軌安裝
|
|
安裝尺寸
|
13*108*121.2mm(寬*高*深)
|
|
最小分辨率
|
0.1℃
|
|
內部冷端補償溫度范圍
|
-10～50℃
|
|
冷端補償精度
|
±1℃
|
|
響應時間
|
50ms達到最終值的90%
|
|
重量
|
約130克
|
|
電磁兼容性
|
符合GB/T18268工業設備應用要求（IEC 61326-1）
|
|
適用現場設備
|
二三線制熱電阻、熱電偶傳感器
|
|
 輸入類型與傳輸精度
|
|
型號
|
類型
|
測量范圍
|
量程范圍
|
轉換精度
|
|
熱電阻
(RTD)
|
Pt100
|
-199.9～650.0℃
|
≤100℃
|
0.2%
|
|
>100℃
|
0.1%
|
|
Cu50
|
-50.0～150.0℃
|
≤100℃
|
0.2%
|
|
>100℃
|
0.1%
|
|
Cu53
|
-50.0～150.0℃
|
≤100℃
|
0.2%
|
|
>100℃
|
0.1%
|
|
Cu100
|
-50.0～150.0℃
|
≤100℃
|
0.2%
|
|
>100℃
|
0.1%
|
|
BA1
|
-199.9～600.0℃
|
≤100℃
|
0.2%
|
|
>100℃
|
0.1%
|
|
BA2
|
-199.9～600.0℃
|
≤100℃
|
0.2%
|
|
>100℃
|
0.1%
|
|
熱電偶
(TC)
|
B
|
400～1800℃
|
≤300℃
|
0.2%
|
|
>300℃
|
0.1%
|
|
E
|
0～1000℃
|
≤300℃
|
0.2%
|
|
>300℃
|
0.1%
|
|
J
|
0～1200℃
|
≤300℃
|
0.2%
|
|
>300℃
|
0.1%
|
|
K
|
0～1300℃
|
≤300℃
|
0.2%
|
|
>300℃
|
0.1%
|
|
N
|
0～1300℃
|
≤500℃
|
0.2%
|
|
>500℃
|
0.1%
|
|
R
|
0～1600℃
|
≤500℃
|
0.2%
|
|
>500℃
|
0.1%
|
|
S
|
0～1600℃
|
≤500℃
|
0.2%
|
|
>500℃
|
0.1%
|
|
T
|
-199.9～400.0℃
|
≤500℃
|
0.2%
|
|
>500℃
|
0.1%
|
|
F2
|
700～2000℃
|
≤500℃
|
0.2%
|
|
>500℃
|
0.1%
|
|
Wre3-25
|
0～2300℃
|
≤500℃
|
0.2%
|
|
>500℃
|
0.1%
|
|
Wre5-26
|
0～2300℃
|
≤500℃
|
0.2%
|
|
>500℃
|
0.1%
|
|
|
說明：
1．以上精度數據是在環境溫度20℃±2℃的條件下測試所得。
2．輸出精度“%”是相對于設定的量程范圍。
3．熱電偶測量時還需要加上冷端補償誤差，內部冷端補償誤差≤±1℃。
|
|
儀表選型
|
|
|
|
備注：
1、儀表可通過PCA手持式中文編程器進行輸入類型、輸入輸出量程等參數的設置及查看。
2、電流輸出與電壓輸出之間是不可切換的，需通過更改硬件完成，訂貨時請注明清楚；
型號舉例：NHR-M22-14/14-0/0-D
溫度變送器二進二出，輸入信號為：Pt100，輸出信號為：4～20mA，供電電源為DC20～32V。（訂貨時請?jiān)谶x型后標注輸入量程范圍。）
|
