智能液位

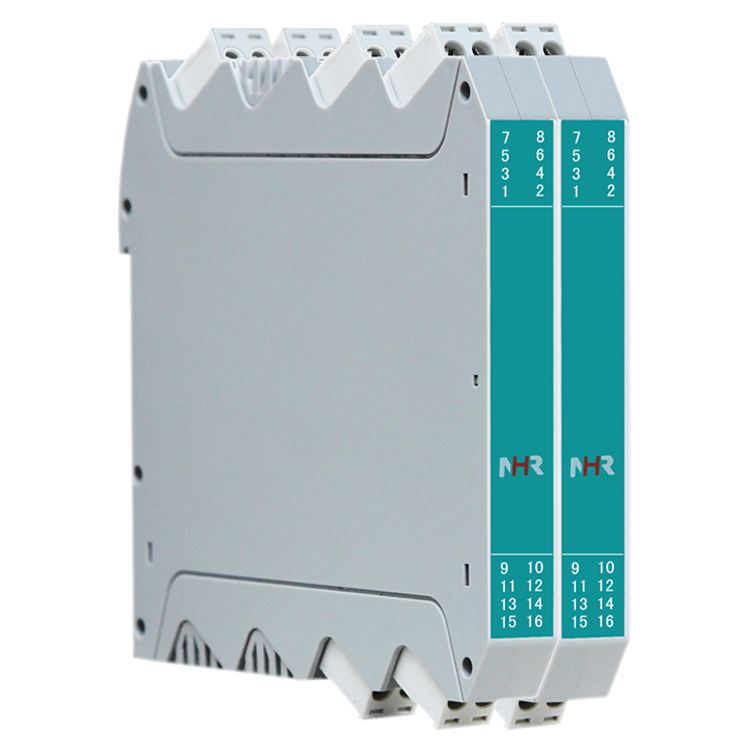

NHR-M23系列配電器

文字：[大][中][小] 手機頁面二維碼

2019/7/2 瀏覽次數：

一鍵分享

單通道、雙通道。
直流電流輸入。
模擬量輸出。

24V配電輸出。

輸入/輸出/電源磁隔離。
傳輸精度(20℃)：0.1%FS。
響應時間短，厚度薄，功耗低。
插拔式端子，便于安裝、維護。
標準的35mmDIN導軌卡式安裝。

概述

給二、三線制變送器提供隔離的電源電壓，將變送器產生的直流電流信號經過隔離傳送，轉換成所需的信號給其它儀表?？梢耘c單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗干擾能力，保證系統的穩定性和可靠性。本產品品種分為一進一出、一進二出、二進二出，且輸入、輸出磁隔離。

接線圖

結構外型圖

技術參數

輸入
輸入信號	4-20mA
輸入阻抗	電流阻抗≤50Ω
最大輸入電流	≤30mA
配電電壓/最大電流	19～25 V/≤30mA
輸出
輸出信號	4-20mA，0-20mA，0-5V，1-5V，0-10V
輸出負載	4-20mA，0-20mA 負載電阻RL≤400Ω
	0-5V、1-5V 負載電阻RL≥250KΩ，0-10V 負載電阻RL≥500KΩ
電源
電源	DC20-32V
功耗	單路輸出功耗：≤1.5W；雙路輸出功耗：≤2.6W
其它參數
絕緣電阻 (輸入/輸出/電源之間)	≥100MΩ（500VDC時）
絕緣強度 (輸入/輸出/電源之間)	2000Vrms (1 min，無火花)
工作溫度	-10～50℃(無凝露、無結冰)
相對濕度	25%～85%RH
保存溫度	-10～60℃(無凝露、無結冰)
溫度漂移	0.0075%FS/℃
安裝方式	35mmDIN導軌安裝
安裝尺寸	13108121.2mm(寬高深)
傳輸精度（20℃）	0.1%FS
響應時間	≤2ms
重量	約130克
電磁兼容性	符合GB/T18268工業設備應用要求（IEC 61326-1）
適用現場設備	二線制、三線制變送器，直流電流源

儀表選型

M2系列配電器 NHR-M23

□

位

規格

注釋

|
|
|
↓
□

|
|
|
|
|
|
|
↓
□

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
D

7/8

<輸入>

通道I/通道II(從列表中選擇代碼)

代碼

類型

4-20mA

通道II無輸入時選擇

9/10

<輸出>

通道I/通道II(從列表中選擇代碼)

代碼

類型

無輸出

4-20mA

1-5V

0-5V

0-20mA

0-10V

<電源>

DC20-32V

備注:
1、輸入信號類型只能轉換成同比例的輸出信號類型。例：當輸入選擇4-20mA時，輸出類型只能選擇4-20mA或1-5V。
2、電流輸出與電壓輸出之間是不可切換的，需通過更改硬件完成，訂貨時請注明清楚；
型號舉例：NHR-M23-27/X-0/X-D
配電器一進一出，輸入信號為：4-20mA，輸出信號為：4-20mA，供電電源為DC20-32V。
