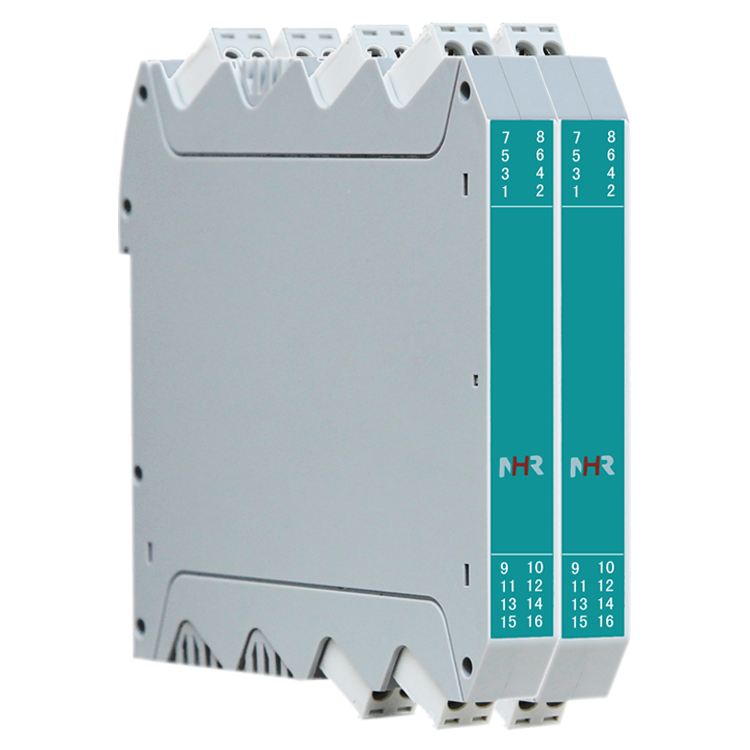

NHR-X32系列導軌式智能溫度變送器

文字：[大][中][小] 手機頁面二維碼

2019/7/2 瀏覽次數：

一鍵分享

單通道、雙通道。
可測量17種熱電偶/熱電阻信號，用戶可根據需求任意設置輸入類型。
模擬量、RS485輸出。
輸入/輸出/電源磁隔離。
響應時間50ms達到最終值的90%。
寬電源（AC/DC20-260V）供電。
全智能，數字化，可編程。
插拔式端子，便于安裝、維護。

標準的35mmDIN導軌卡式安裝。
可編程高清顯示單元，可實現PV(測量值)和SV(輸出值)同屏顯示，顯示內容可根據菜單設置，多種組合,便于現場調試、維護及排除設備故障。

概述

將現場的熱電阻或熱電偶信號經過隔離放大處理，轉換為與溫度成線性的直流信號輸出至控制系統，用作熱電偶溫度變送時，具有冷端溫度自動補償功能?？梢耘c單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗干擾能力，保證系統的穩定性和可靠性。可帶顯示單元，通過輕觸按鍵設置每個通道的參數及每個通道之間的切換。

接線圖

結構外型圖


技術參數

輸入
輸入信號	熱電阻、熱電偶信號(用戶可根據需求任意設置輸入類型)
輸出
輸出信號	4-20mA、0-10mA、0-20mA、1-5V、0-5V
輸出負載	4-20mA、0-10mA、0-20mA 負載電阻RL≤500Ω；1-5V、0-5V負載電阻RL≥250KΩ
RS485通訊	MODBUS-RTU協議，RS485傳輸距離≤1000米；信號傳輸率≤19.2kbps
電源
電源	DC/AC20-260V (50/60Hz)
功耗	一進一出功耗：≤1W；一進二出、二進二出功耗：≤1.4W
其它參數
絕緣電阻 (輸入/輸出/電源之間)	≥100MΩ（500VDC時）
絕緣強度 (輸入/輸出/電源之間)	1500Vrms (1 min，無火花)
工作溫度	-10～50℃(無凝露、無結冰)
相對濕度	25%～85%RH
保存溫度	-10～60℃(無凝露、無結冰)
溫度漂移	0.0075%FS/℃
安裝方式	35mmDIN導軌安裝
安裝尺寸	17.5111.4121.2mm(寬高深)
最小分辨度	0.1℃
內部冷端補償溫度范圍	-10～50℃
冷端補償精度	±1℃
響應時間	50ms達到最終值的90%
重量	約140克
電磁兼容性	符合GB/T18268工業設備應用要求（IEC 61326-1）
適用現場設備	熱電阻、熱電偶傳感器

輸入類型與傳輸精度

型號	類型	測量范圍	量程范圍	轉換精度
熱電阻 (RTD)	Pt100	-199.9～650.0℃	≤100℃	0.2%
			>100℃	0.1%
	Cu50	-50.0～150.0℃	≤100℃	0.2%
			>100℃	0.1%
	Cu53	-50.0～150.0℃	≤100℃	0.2%
			>100℃	0.1%
	Cu100	-50.0～150.0℃	≤100℃	0.2%
			>100℃	0.1%
	BA1	-199.9～600.0℃	≤100℃	0.2%
			>100℃	0.1%
	BA2	-199.9～600.0℃	≤100℃	0.2%
			>100℃	0.1%
熱電偶 (TC)	B	400～1800℃	≤300℃	0.2%
			>300℃	0.1%
	E	0～1000℃	≤300℃	0.2%
			>300℃	0.1%
	J	0～1200℃	≤300℃	0.2%
			>300℃	0.1%
	K	0～1300℃	≤300℃	0.2%
			>300℃	0.1%
	N	0～1300℃	≤500℃	0.2%
			>500℃	0.1%
	R	0～1600℃	≤500℃	0.2%
			>500℃	0.1%
	S	0～1600℃	≤500℃	0.2%
			>500℃	0.1%
	T	-199.9～400.0℃	≤500℃	0.2%
			>500℃	0.1%
	F2	700～2000℃	≤500℃	0.2%
			>500℃	0.1%
	Wre3-25	0～2300℃	≤500℃	0.2%
			>500℃	0.1%
	Wre5-26	0～2300℃	≤500℃	0.2%
			>500℃	0.1%

說明：

1．以上精度數據是在環境溫度20℃±2℃的條件下測試所得。

2．輸出精度“%”是相對于設定的量程范圍。

3．熱電偶測量時還需要加上冷端補償誤差，內部冷端補償誤差≤±1℃。

儀表選型


備注：
1、本產品均是通過顯示單元進行參數的設置及查看，用戶訂貨時請注意，如需設置或查看參數，請選擇帶顯示單元的儀表。
2、當輸出Ⅰ選擇RS485通訊時，無輸出Ⅱ功能。
型號舉例：NHR-X32-X-02/02-D1/X--A(K/0～1300℃)
導軌式智能溫度變送器，不帶顯示，雙路輸入信號為Ｋ偶，帶RS485通訊功能，供電電源為DC/AC20～260Ｖ，Ｋ偶的輸入量程范圍為0～1300℃。
