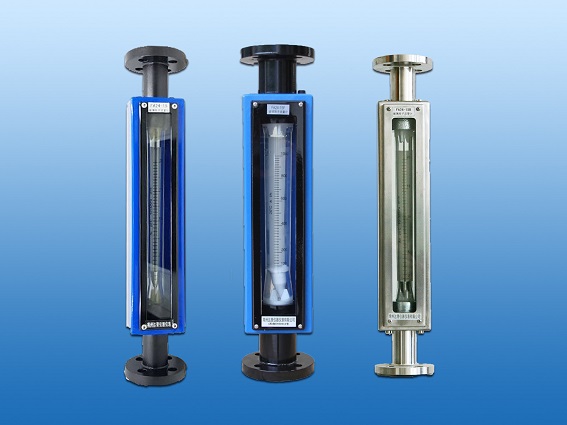

玻璃轉子流量計的主要測量元件為一根垂直安裝的下小上大錐形玻璃管和在內可上下移動的浮子。當流體自下而上經錐形玻璃管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當此上升的力、浮子所受的浮力及粘性升力與浮子的重力相等時，浮子處于平衡位置。因此，流經玻璃轉子流量計的流體流量與浮子上升高度，即與玻璃轉子流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。
玻璃轉子流量計主要用于化工、石油、輕工、醫藥、化肥、化纖、食品、染料環保及科學研究等各個部門中，用來測量單相非脈動(液體或氣體)流體的流量。防腐蝕型玻璃轉子流量計主要用于有腐蝕性液體、氣體介質流量的檢測，例如強酸(氫氟酸除外)、強堿、氧化劑、強氧化性酸、有機溶劑和其它具有腐蝕性氣體或液體介質的流量檢測。
技術指標
編輯
玻璃轉子流量計普通型
|
型號
|
公稱通徑mm
|
工作壓力MPa
|
基本誤差限%
|
范圍度
|
測量范圍
|
|
|
|
|
液體
|
氣體
|
|
|
|
|
|
|
|
|
LZB-2
|
φ2
|
≤1
|
±4
|
1∶10
|
0.4～4
|
mL/min
|
6～60
|
mL/min
|
|
0.6～6
|
10～100
|
|
|
|
|
|
|
|
|
1～10
|
16～160
|
|
|
|
|
|
|
|
|
1.6～16
|
25～250
|
|
|
|
|
|
|
|
|
LZB-3
|
φ3
|
≤1
|
±4
|
1∶10
|
2.5～25
|
40～400
|
|
|
|
4～40
|
60～600
|
|
|
|
|
|
|
|
|
6～60
|
100～1000
|
|
|
|
|
|
|
|
|
10～100
|
160～1600
|
|
|
|
|
|
|
|
|
LZB-4
|
φ4
|
≤1
|
±4
|
1∶10
|
1～10
|
L/h
|
16～160
|
L/h
|
|
1.6～16
|
25～250
|
|
|
|
|
|
|
|
|
2.5～25
|
40～400
|
|
|
|
|
|
|
|
|
LZB-6
|
φ6
|
≤1
|
±2.5
|
1∶10
|
2.5～25
|
40～400
|
|
|
|
4～40
|
60～600
|
|
|
|
|
|
|
|
|
6～60
|
100～1000
|
|
|
|
|
|
|
|
|
LZB-10
|
φ10
|
≤1
|
±2.5
|
1∶10
|
6～60
|
100～1000
|
|
|
|
10～100
|
160～1600
|
|
|
|
|
|
|
|
|
16～160
|
250～2500
|
|
|
|
|
|
|
|
|
LZB-15
|
φ15
|
≤0.6
|
±1.5
|
1∶10
|
16～160
|
250～2500
|
|
|
|
25～250
|
400～4000
|
|
|
|
|
|
|
|
|
40～400
|
600～6000
|
|
|
|
|
|
|
|
|
LZB-25
|
φ25
|
≤0.6
|
±1.5
|
1∶10
|
0.04～0.4
|
m3/h
|
1～10
|
m3/h
|
|
0.06～0.6
|
1.6～16
|
|
|
|
|
|
|
|
|
0.1～1
|
2.5～25
|
|
|
|
|
|
|
|
|
LZB-40
|
φ40
|
≤0.6
|
±1.5
|
1∶10
|
－－－－
|
4～40
|
|
|
|
0.16～1.6
|
6～60
|
|
|
|
|
|
|
|
|
0.25～2.5
|
－－－－
|
|
|
|
|
|
|
|
|
LZB-50
|
φ50
|
≤0.6
|
±1.5
|
1∶10
|
0.4～4
|
10～100
|
|
|
|
0.6～6
|
16～160
|
|
|
|
|
|
|
|
|
1～10
|
－－－－
|
|
|
|
|
|
|
|
|
LZB-80
|
φ80
|
≤0.4
|
±1.5
|
1∶10
1∶5
|
1～10
|
50～500
|
|
|
|
1.6～16
|
80～400
|
|
|
|
|
|
|
|
|
7～30
|
－－－－
|
|
|
|
|
|
|
|
|
LZB-100
|
φ100
|
≤0.4
|
±1.5
|
1∶10
|
5～25
|
120～600
|
|
|
|
8～40
|
200～1000
|
|
|
|
|
|
|
|
|
12～60
|
－－－－
|
|
|
|
|
|
|
|
注：以上規格（DN2～10）流量計均為側進側出，軟管或螺紋連接，下基座上帶針型流量調節閥。
玻璃轉子流量計液體流量均為以20℃清水標定刻度，氣體流量均以20℃、101325Pa空氣標定刻度。
根據用戶要求，可以做特殊流量的流量計，DN100通徑最大流量可達120m3/h，最大氣流量可達3500m3/h，也可進行特殊修正標定。
防腐型
|
型號
|
公稱通徑mm
|
工作壓力MPa
|
基本誤差限%
|
范圍度
|
測量范圍
|
|
|
|
|
液體
|
氣體
|
|
|
|
|
|
|
|
|
LZB-15F
|
φ15
|
≤0.6
|
±4
|
1∶10
|
0.016～0.16
|
m3/h
|
0.25～2.5
|
m3/h
|
|
0.025～0.25
|
0.4～4
|
|
|
|
|
|
|
|
|
0.04～0.4
|
0.6～6
|
|
|
|
|
|
|
|
|
LZB-25F
|
φ25
|
≤0.6
|
±2.5
|
1∶10
|
0.04～0.4
|
1～10
|
|
|
|
0.06～0.6
|
1.6～16
|
|
|
|
|
|
|
|
|
0.1～1
|
2.5～25
|
|
|
|
|
|
|
|
|
LZB-40F
|
φ40
|
≤0.6
|
±2.5
|
1∶10
|
－－－－
|
－－－－
|
|
|
|
0.16～1.6
|
4～40
|
|
|
|
|
|
|
|
|
0.25～2.5
|
6～60
|
|
|
|
|
|
|
|
|
LZB-50F
|
φ50
|
≤0.6
|
±2.5
|
1∶10
|
－－－－
|
－－－－
|
|
|
|
0.4～4
|
1～10
|
|
|
|
|
|
|
|
|
0.6～6
|
1.6～16
|
|
|
|
|
|
|
|
|
LZB-80F
|
φ80
|
≤0.4
|
±2.5
|
1∶10
1∶5
|
－－－－
|
－－－－
|
|
|
|
1～10
|
50～250
|
|
|
|
|
|
|
|
|
1.6～16
|
80～400
|
|
|
|
|
|
|
|
|
LZB-100F
|
φ100
|
≤0.4
|
±2.5
|
1∶10
|
－－－－
|
－－－－
|
|
|
|
5～25
|
120～1600
|
|
|
|
|
|
|
|
|
8～40
|
200～1000
|
|
|
|
|
|
|
|
注：公稱通徑≤10mm以下耐腐型需訂做一般不帶針型調節閥。
根據客戶要求，可以生產高一級精度的耐腐型流量計。
流量計與被測介質接觸部分材料
普通型
|
型號
|
基座及閥針
|
法蘭
|
止檔
|
浮子
|
導桿
|
密封填料
|
|
LZB-2
LZB-3
LZB-4
LZB-6
LZB-10
|
黃銅鍍鉻
|
－－－－-
|
聚四氟乙烯
（PTFE）
|
瑪瑙或不銹鋼
（1Cr18Ni9Ti）
|
－－－－-
|
耐酸堿橡膠（IV-1）
|
|
LZB-15
LZB-25
LZB-40
|
－－－－-
|
鑄鐵內襯
耐酸堿橡膠
（IV-1）
|
聚四氟乙烯
（PTFE）
|
不銹鋼
（1Cr18Ni9Ti）
|
不銹鋼
（1Cr18Ni9Ti）
|
耐酸堿橡膠（IV-1）
|
|
LZB-50
LZB-80
LZB-100
|
－－－－-
|
鑄鐵內涂
氨基烘漆
|
鑄鐵內涂
氨基烘漆
|
不銹鋼
（1Cr18Ni9Ti）
|
不銹鋼
（1Cr18Ni9Ti）
|
耐酸堿橡膠（IV-1）
|
GA24系列
主要技術參數
|
型號
|
公稱通徑
|
測量 范圍(L/h)
|
精度(+%)
|
工作溫度
|
工作壓力
|
|
|
水20℃Water(L/h)
|
空氣(101325pa 20℃)Air(m/h)
|
|||||
|
GA24-15GA24-15F
|
15
|
4~40 6.3~6310~100 12~12016~160 20~20025~250 30~30036~360 40~40046~460 63~63065~650 75~750
|
0.12~1.2 0.2~20.3~3 0.4~40.5~5 0.6~60.8~8 0.9~91.2~12 2~20
|
1.5
|
-20℃~+60℃或0℃~+120℃
|
≤1.0Mpa
|
|
GA24-25GA24-25F
|
25
|
40~400 50~50063~630 80~800100~1000 120~1200160~1600 200~2000250~2500 300~3000
|
1.6~162~202.5~253~304~405~506~60
|
|||
|
GA24-40GA24-40F
|
40
|
160~1600 200~2000250~2500 300~3000400~4000 500~5000
|
5~506~608~809~9012~120
|
≤0.9Mpa
|
||
|
GA24-50GA24-50F
|
50
|
250~2500 300~3000400~4000 500~5000630~6300 800~80001000~10001500~15000
|
10~10012~12016~16020~20030~300
|
≤0.7Mpa
|
||
安裝尺寸
|
公稱通徑
|
窗口尺寸AxB
|
L
|
C
|
D
|
E
|
|
15
|
37x302
|
500
|
Φ65
|
Φ95
|
4-Φ14
|
|
25
|
52x294
|
Φ85
|
Φ115
|
||
|
40
|
64x278
|
Φ110
|
Φ145
|
4-Φ18
|
|
|
50
|
94x266
|
Φ125
|
Φ160
|
不銹鋼型
LZB-□□B或LZB-□□B0
法蘭或基座及閥針、浮子及導桿、支承板、罩殼及螺栓等均為不銹鋼1Cr18Ni9Ti，型號為LZB-□□B，如過流材質選用不銹鋼0Cr18Ni12Mo2Ti（316），則需選LZB□□B0，需定做。
耐腐型
LZB-□□F或LZB-□□F/B
DN2～10采用PTFE基座，DN15～100采用鑄鐵法蘭內襯PTFE，型號為LZB-□□F。
DN15～100如要采用不銹鋼（304或316）法蘭內襯PTFE，則為全不銹鋼耐腐型。型號為LZB-□□F/B（或B0）需定做。
注：所有通徑流量計錐形玻管材料為高硼硅質玻璃.
公稱通徑≤10mm以下，普通耐腐型可采用全不銹鋼材質，如果測量強腐蝕性介質，則基座和密封材料采用聚四氟乙烯，支承板采用不銹鋼，一般不能帶針閥，并需定做。
