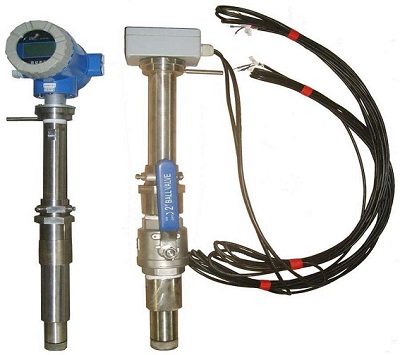

插入式電磁流量計

產品介紹：
插入式電磁流量計的工作原理是基于法拉第電磁感應定律.在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場.當有導電介質流過時，則會產生感應電壓.管道內部的兩個電極測量產生的感應電壓.測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離.

    在管網供水中，越來越多的流量計用于大用水戶計量、區域計量系統中，以減少漏失率.實現在管網中的漏耗監控，需要對用水量較低的夜間進行監測.插入式電磁流量計可以提供雙向的高精度測量，是漏損檢測的理想流量計.

    插入式電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量.插入式電磁流量計廣泛應用于石油、化工、冶金、紡織、食品、造紙等行業以及環保、市政管理，水利建設等領域.
產品特點：
測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；

   測量管內無阻礙流動部件，無壓損，直管段要求較低；

   系列公稱通徑DN10～DN2000.傳感器襯里和電極材料有多種選擇；

   轉換器采用新穎勵磁方式，功耗低、零點穩定、精度高.流量范圍度可達1500：1；

   轉換器可與傳感器組成一體型或分體型；

   轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；

   流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；

產品參數：

安裝要求：
安裝環境的選擇

①應盡量遠離具有強場的設備，如大電機、大變壓器等。

②安裝場所不應有強烈的震動，管道固定牢靠。環境溫度應變化不大。

③安裝環境應便于安裝和維護。

安裝位置的選擇

①安裝位置必須保證管道內始終充滿被測流體。

②選擇流體流動脈沖小的地方，即應遠離泵和閥門、彎頭等局部阻力件。

③測量雙相（固、液或氣、液）流體時，應選擇不易引起相分離的地方。

④應避免測量部位出現負壓。

⑤被側管道直徑或周長容易測量，并且橢圓度應較小。

直管段長度

 傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D（D為被測管道通徑）

流量控制閥門和調節閥門

流量控制閥門應安裝在傳感器上游側的被測管道上，流量調節閥門應安裝在傳感器下游側。測量時，通常流量控制閥門應處于全開狀態。
