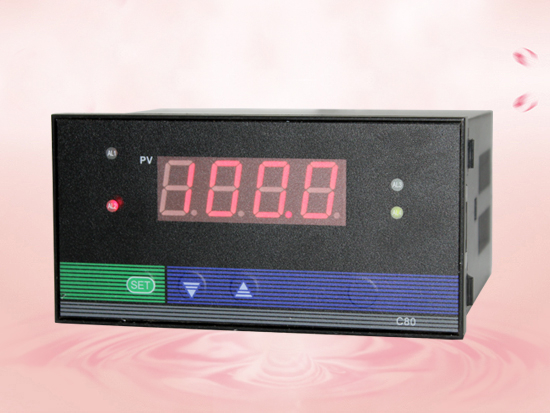

★HXWP-LED系列數字顯示控制儀型譜表
|
型 號 |
代 碼 |
說 明 |
|||||||||
|
HXWP- |
□ |
□ |
□□ |
□ |
□ |
-□ |
-□ |
□ |
-□ |
□ |
LED系列數字顯示控制儀 |
|
外形特征 |
C S |
|
|
|
|
|
|
|
|
|
橫式顯示儀表 （注1) 豎式顯示儀表 （注1） |
|
外形尺寸 |
1 4 7 8 9 |
|
|
|
|
|
|
|
|
48×48mm 96×48mm（橫式），48×96mm（豎式） 72×72mm 160×80mm（橫式）,80×160mm（豎式） 96×96mm |
|
|
控制作用 |
01 03 04 |
|
|
|
|
|
|
|
測量顯示 三位式控制 四限控制或四限報警輸出（注2） |
||
|
通訊方式 |
□ |
|
|
|
|
|
|
參見 “通訊方式” |
|||
|
輸出方式 |
□ |
|
|
|
|
|
參見 “控制輸出方式” |
||||
|
輸入類型 |
□□ |
|
|
|
|
參見 “輸入類型” |
|||||
|
第一報警方式 |
N H L |
|
|
|
無報警（可省略） 上限控制/報警（四限控制/報警2H）*2 下限控制/報警（四限控制/報警2L）*2 |
||||||
|
第二報警方式 |
N H L |
|
|
無報警（可省略） 上限控制/報警（四限控制/報警2H）*2 下限控制/報警（四限控制/報警2L）*2 |
|||||||
|
饋電輸出 |
P |
|
DC24V饋電輸出 |
||||||||
|
供電方式 |
W T |
DC24V供電 AC85-260V供電（開關電源） AC220V供電（線性電源，可省略） |
|||||||||
★HXWP-LED系列光柱測量顯示控制儀型譜表
|
型 號 |
代 碼 |
說 明 |
|||||||||
|
HXWP- |
T□ |
□□ |
-□ |
□ |
-□□ |
-□ |
□ |
-□ |
-□ |
-□ |
光柱顯示測量?jī)x |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
160×80mm（橫式）,80×160mm（豎式） |
|
控制作用 |
01 03 04 |
|
|
|
|
|
|
|
|
測量顯示 三位式控制 四限控制或四限報警輸出（注2） |
|
|
通訊方式 |
□ |
|
|
|
|
|
|
|
參見 “通訊方式” |
||
|
輸出方式 |
□ |
|
|
|
|
|
|
參見 “變送輸出方式” |
|||
|
輸入類型 |
□□ |
|
|
|
|
|
參見 “輸入類型” |
||||
|
第一報警方式 |
N H L |
|
|
|
|
無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） |
|||||
|
第二報警方式 |
N H L |
|
|
|
無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） |
||||||
|
饋電輸出 |
P |
|
|
DC24V饋電輸出 |
|||||||
|
供電方式 |
W T |
|
DC24V供電 AC85-260V供電（開關電源） AC220V供電（線性電源, 可省略） |
||||||||
|
供電方式 |
X |
橫式顯示 豎式顯示（可省略） |
|||||||||
★ 注1：C80系列為0.8英寸LED顯示，C90、S80、C40系列為0.56英寸LED顯示,C10系列為0.32英寸LED顯示。
★ 注2：四限控制或四限報警輸出為四個繼電器控制輸出,用戶可自行修改內部參數以設定要的控制或報警方式.(四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個限控制/報警) 。
★ 輸入類型：
|
代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
|
01 |
B |
400~1800℃ |
09 |
Pt100.1 |
-199.9~320.0℃ |
17 |
30~350Ω |
-1999~99999 d |
|
02 |
S |
0~1600℃ |
10 |
Cu50 |
-50.0~150.0℃ |
18 |
特殊規格 |
用戶待定 |
|
03 |
K |
0~1300℃ |
11 |
Cu100 |
-50.0~150.0℃ |
19 |
4~20mA開方 |
-1999~99999 d |
|
04 |
E |
0~1000℃ |
12 |
4~20mA |
-1999~99999 d |
20 |
0~10mA開方 |
-1999~99999 d |
|
05 |
T |
199.9~320.0℃ |
13 |
0~10mA |
-1999~99999 d |
21 |
1~5V開方 |
-1999~99999 d |
|
06 |
J |
0~1200℃ |
14 |
1~5V |
-1999~99999 d |
22 |
0~5V開方 |
-1999~99999 d |
|
07 |
WRe3~25 |
0~1200℃ |
15 |
0~5V |
-1999~99999 d |
23 |
全可切換輸入 |
詳見下表 |
|
08 |
Pt100 |
-200~650℃ |
16 |
0~20mA |
-1999~99999 d |
24 | 頻率輸入 | 0~5kHz |
★ 注：切換輸入只需設定儀表二級參數，詳細情況見“使用說明書”，可切換輸入類型如下：
|
代碼 |
輸入類型 |
序號 |
輸入類型 |
代碼 |
輸入類型 |
序號 |
輸入類型 |
序號 |
輸入類型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1~5V |
18 |
1~5V開方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0~5V |
19 |
0~5V開方 |
|
03 |
K |
07 |
WRe3~25 |
12 |
4~20mA |
16 |
4~20mA開方 |
|
|
|
04 |
E |
08 |
Pt100 |
13 |
0~10mA |
17 |
0~10mA開方 |
|
|
★注：同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
★注3：C70、C10無頻率信號輸入。出廠默認開關電源。
★型號舉例：HXWP-C803-21-08-HL-T 測量顯示控制儀，通訊方式為RSS232，輸出方式為繼電器輸出，輸入類型為PT100，第一報警為上限報警，
第二報警為下限報警，AC90~260V供電，橫式。
