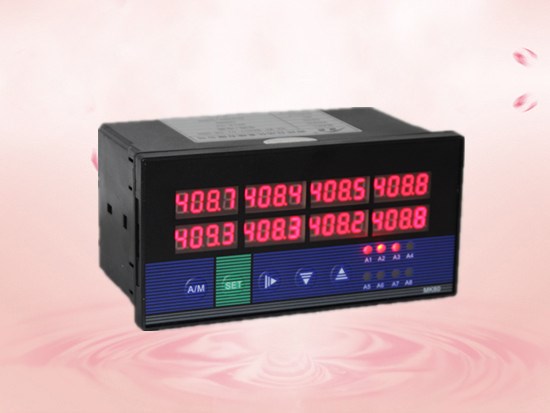

★HXWP-LED系列數字顯示控制儀型譜表
型 號 |
代 碼 |
說 明 |
|||||||||
HXWP-M |
□ |
□ |
□□ |
-□ |
□ |
-□□ |
-□ |
□ |
-□ |
-□ |
智能多路巡檢控制儀 |
外形特征 |
K |
|
|
|
|
|
|
|
|
橫式顯示儀表 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
160×80mm(橫式),80×160mm(豎式) |
|
控制作用 |
□□ |
|
|
|
|
|
|
|
參見 “控制作用” |
||
通訊方式 |
□ |
|
|
|
|
|
|
參見 “通訊方式” |
|||
輸出方式 |
□ |
|
|
|
|
|
參見 “控制輸出方式” |
||||
輸入類型 |
□□ |
|
|
|
|
參見 “輸入類型”*1 |
|||||
第一報警方式 |
□ |
|
|
|
參見 “報警方式” |
||||||
第二報警方式 |
□ |
|
|
參見 “報警方式” |
|||||||
報警記憶 |
K |
|
帶報警記憶功能*2 不帶報警記憶功能 |
||||||||
供電方式 |
W T |
DC24V供電 AC85-260V供電(開關電源) AC220V供電(線性電源, 可省略) |
★特殊型號或要求的,請?zhí)峁┓侄忍柣騾⒖紭?biāo)準,定貨時說明。
★控制作用:
代碼 |
07 |
08 |
控制作用 |
八路巡檢測量顯示 |
八路巡檢分別控制/報警輸出 |
★通訊方式:
代 碼 |
0 |
2 |
3 |
4 |
8 |
9 |
通訊方式 |
無通訊 |
RS-232 |
打印口 |
RS-422 |
RS-485 |
特殊規格 |
★通訊協議:出廠時采用HX-WP通訊協議。
用戶有訂購特殊的通訊協議請在訂貨時注明。
選用打印口的儀表,有部分儀表無法滿足打印功能,訂貨時選用功能上能夠滿足其要求的儀表代替。
★控制輸出方式:
選型代碼 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
輸出方式 |
無輸出 |
繼電器 |
4~20mA |
0~10mA |
1~5V |
0~5V |
SCR輸出 |
SSR輸出 |
特殊規格 |
SOT輸出 |
SCR-可控硅過零觸發脈沖輸出 SSR-固態繼電器控制輸出 SOT-雙向可控硅輸出
★ 輸入類型:
代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
01 |
B |
400~1800℃ |
09 |
Pt100.1 |
-199.9~320.0℃ |
17 |
30~350Ω |
-1999~99999 d |
02 |
S |
0~1600℃ |
10 |
Cu50 |
-50.0~150.0℃ |
18 |
特殊規格 |
用戶待定 |
03 |
K |
0~1300℃ |
11 |
Cu100 |
-50.0~150.0℃ |
19 |
4~20mA開方 |
-1999~99999 d |
04 |
E |
0~1000℃ |
12 |
4~20mA |
-1999~99999 d |
20 |
0~10mA開方 |
-1999~99999 d |
05 |
T |
-199.9~320.0℃ |
13 |
0~10mA |
-1999~99999 d |
21 |
1~5V開方 |
-1999~99999 d |
06 |
J |
0~1200℃ |
14 |
1~5V |
-1999~99999 d |
22 |
0~5V開方 |
-1999~99999 d |
07 |
WRe3~25 |
0~2300℃ |
15 |
0~5V |
-1999~99999 d |
23 |
可切換輸入 |
|
08 |
Pt100 |
-200~650℃ |
16 |
0~20mA |
-1999~99999 d |
|
|
|
*1:儀表一般為輸入同一類型信號,如需各通道輸入不同的信號,請在訂貨時詳細注明各通道的輸入信號類型。
*2:統一控制/報警輸出:即儀表所有通道共用一個(或兩個)報警輸出繼電器,或所有通道共用一組變送控制輸出。統一控制/報警輸出儀表分以下兩種報警方式(無特殊說明提供不帶報警記憶的儀表)。
a.不帶報警記憶功能:巡測至當前通道時有報警則輸出報警,巡測至下通道如無報警則報警輸出關閉。
b.帶報警記憶功能:巡測至當前通道時有報警則輸出報警,巡測至下通道如無報警但報警輸出繼續,直至所有通道均無報警方停止輸出。
c.分別控制/報警輸出:即儀表各測量通道均有一個(或兩個)報警繼電器輸出報警,報警輸出互相獨立?;蚋鳒y量通道均有一組相互獨立的變送控制輸出。當輸入通道≤8時,可選擇分別帶上下限/路報警輸出,當輸入通道>8、≤16時,可選擇上限或下限/路報警輸出。
★報警方式:
代碼 |
N |
H |
L |
報警方式 |
無位式控制或報警(可省略) |
位式上限控制或上限報警 |
位式下限控制或下限報警 |
