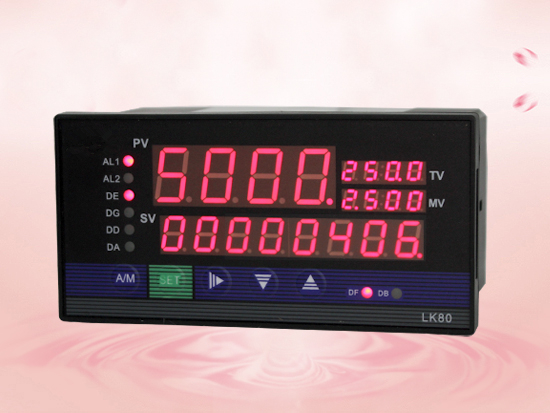

HXWP-LED系列流量積算儀型譜表
|
型 號 |
代 碼 |
說 明 |
|||||||||||
|
HXWP-LK |
□ |
□□ |
-□ |
□ |
-□ |
□ |
□ |
-□ |
□ |
-□ |
-□ |
-□ |
4位+8位流量積算控制儀 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
|
160×80mm,80×160mm |
|
控制作用 |
01 02 03 04 05 |
|
|
|
|
|
|
|
|
|
|
無補償輸入 帶補償輸入 過熱蒸汽帶溫度壓力補嘗-查表法 飽和蒸汽帶溫、壓補償-查表法 用戶特定曲線補償輸入-查表法 |
|
|
通訊方式 |
□ |
|
|
|
|
|
|
|
|
|
參見 “通訊方式” |
||
|
輸出方式 |
□ |
|
|
|
|
|
|
|
|
參見 “輸出方式” |
|||
|
流量信號類型 |
□ |
|
|
|
|
|
|
|
參見 “輸入類型” |
||||
|
壓力補償類型 |
□ |
|
|
|
|
|
|
參見 “輸入類型” |
|||||
|
溫度補償類型 |
□ |
|
|
|
|
|
參見 “輸入類型” |
||||||
|
第一報警方式 |
N H L B C D |
|
|
|
|
無控制（或報警，可省略） 上限控制（或報警） 下限控制（或報警） 流量定量到控制-自動啟動 流量定量過程控制-自動啟動 流量定量到控制-自動清零 |
|||||||
|
第二報警方式 |
N H L B C |
|
|
|
無控制（或報警，可省略） 上限控制（或報警） 下限控制（或報警） 流量定量到控制-自動啟動 流量定量過程控制-手動啟動 |
||||||||
|
饋電輸出 |
N P 2P |
|
|
無饋電輸出（可省略） 單路DC24V饋電輸出 雙路DC24V饋電輸出 |
|||||||||
|
供電方式 |
W T |
|
DC24V供電 AC85-260V供電（開關電源） AC220V供電（線性電源，可省略） |
||||||||||
|
外形特征 |
S |
豎式顯示儀表 橫式顯示儀表（可省略） |
|||||||||||
★輸入類型：
|
代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
說 明 |
|
A |
4~20mA |
-1999~99999 d |
G |
Pt100 |
-200~650℃ |
本表所列為最大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍 |
|
B |
0~10mA |
-1999~99999 d |
E |
熱電偶E型 |
0~1000℃ |
|
|
C |
1~5V |
-1999~99999 d |
K |
熱電偶K型 |
0~1300℃ |
|
|
D |
0~5V |
-1999~99999 d |
R |
用戶特定 |
-1999~99999 d |
|
|
M |
0~20mA |
-1999~99999 d |
N |
無補償輸入 |
|
|
|
F |
脈沖 |
0~5KHz |
|
|
|
★如用戶選擇特定曲線補償輸入（查表法）時，請在訂貨時提供相關技術參數或密度表格。
★型號舉例：1.HXWP-LK802-02-AAG-NN
補償輸入4位流量積算控制儀。流量輸入類型為4~20mA，壓力補償輸入類型為4~20mA，溫度補償輸入類型為Pt100,4~20mA變送輸出，無報警輸出。
2.HXWP-LK803-81-ACK-HL-P
過熱蒸汽帶溫度壓力補償?shù)?span style="margin:0px;padding:0px;">4位流量積算控制儀，流量輸入類型為4~20mA，壓力補償輸入類型為1~5V，溫度補償輸入類型為熱電偶K型，繼電器控制輸出，帶RS-485通訊，第一報警為上限報警，第二報警下限報警，帶DC24V饋電輸出。
