★HXWP-LED系列PID參數自整定外給定/閥位控制儀型譜表
|
型 號 |
代 碼 |
說 明 |
|||||||||||
|
HXWP-N |
□ |
□ |
□□ |
-□ |
□ |
□ |
-□□ |
/□□ |
-□ |
□ |
-□ |
-□ |
新一代PID自整定控制儀 |
|
外形特征 |
D S |
|
|
|
|
|
|
|
|
|
|
|
橫式顯示儀表（注1） 豎式顯示儀表（注1） |
|
外形尺寸 |
4 7 8 9 |
|
|
|
|
|
|
|
|
|
|
96×48mm（橫），48×96mm（豎） 72×72mm 160×80mm（橫）,80×160mm（豎） 96×96mm |
|
|
控制作用 |
15 25 |
|
|
|
|
|
|
|
|
|
外給定控制*2 閥位控制（繼電器正轉反轉控制）*3 |
||
|
通訊方式 |
□ |
|
|
|
|
|
|
|
|
參見 “通訊方式” |
|||
|
控制輸出方式 |
□ |
|
|
|
|
|
|
|
參見 “控制輸出方式” |
||||
|
變送輸出方式 |
□ |
|
|
|
|
|
|
參見 “變送輸出方式” |
|||||
|
PV輸入類型 |
□□ |
|
|
|
|
|
參見 “輸入類型” |
||||||
|
SV輸入類型 |
□□ |
|
|
|
|
參見 “輸入類型” |
|||||||
|
第一報警方式 |
□ |
|
|
|
參見 “報警方式 |
||||||||
|
第二報警方式 |
□ |
|
|
參見 “報警方式 |
|||||||||
|
饋電輸出 |
P |
|
DC24V饋電輸出 |
||||||||||
|
供電方式 |
W T |
DC24V供電 AC90-265V供電(開關電源) |
|||||||||||
★HXWP-LED系列PID參數自整定外給定/閥位控制儀型譜表
|
型 號 |
代 碼 |
說 明 |
||||||||||||||||||||||||||||||||
|
HXWP-NT |
□ |
□□ |
-□ |
□ |
□ |
-□□ |
/□□ |
-□ |
□ |
-□ |
-□ |
-□ |
PID參數自整定外給定/閥位控制儀型譜表 |
|||||||||||||||||||||
|
外形特征 |
D S |
|
|
|
|
|
|
|
|
|
|
|
橫式顯示儀表（注1） 豎式顯示儀表（注1） |
|||||||||||||||||||||
|
外形尺寸 |
4 7 8 9 |
|
|
|
|
|
|
|
|
|
|
96×48mm（橫），48×96mm（豎） 72×72mm 160×80mm（橫）,80×160mm（豎） 96×96mm |
||||||||||||||||||||||
|
控制作用 |
15 25 |
|
|
|
|
|
|
|
|
|
|
外給定控制*2 閥位控制（繼電器正轉反轉控制）*3 |
||||||||||||||||||||||
|
通訊方式 |
□ |
|
|
|
|
|
|
|
|
|
參見 “通訊方式” |
|||||||||||||||||||||||
|
控制輸出方式 |
□ |
|
|
|
|
|
|
|
|
參見 “控制輸出方式” |
||||||||||||||||||||||||
|
變送輸出方式 |
□ |
|
|
|
|
|
|
|
參見 “變送輸出方式” |
|||||||||||||||||||||||||
|
PV輸入類型 |
□□ |
|
|
|
|
|
|
參見 “輸入類型” |
||||||||||||||||||||||||||
|
SV輸入類型 |
□□ |
|
|
|
|
|
參見 “輸入類型” |
|||||||||||||||||||||||||||
|
第一報警方式 |
□ |
|
|
|
|
參見 “報警方式 |
||||||||||||||||||||||||||||
|
第二報警方式 |
□ |
|
|
|
參見 “報警方式 |
|||||||||||||||||||||||||||||
|
饋電輸出 |
P |
|
|
DC24V饋電輸出 |
||||||||||||||||||||||||||||||
|
供電方式 |
W T |
|
DC24V供電 AC85-260V供電(開關電源) AC220V供電(線性電源, 可省略) |
|||||||||||||||||||||||||||||||
特殊型號或要求的，請?zhí)峁┓侄忍?hào)或參考標準，定貨時說明。
★ 輸入類型：
|
代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
|
01 |
B |
400~1800℃ |
09 |
Pt100.1 |
-199.9~320.0℃ |
17 |
30~350Ω |
-1999~99999 d |
|
02 |
S |
0~1600℃ |
10 |
Cu50 |
-50.0~150.0℃ |
18 |
特殊規格 |
用戶待定 |
|
03 |
K |
0~1300℃ |
11 |
Cu100 |
-50.0~150.0℃ |
19 |
4~20mA開方 |
-1999~99999 d |
|
04 |
E |
0~1000℃ |
12 |
4~20mA |
-1999~99999 d |
20 |
0~10mA開方 |
-1999~99999 d |
|
05 |
T |
-199.9~320.0℃ |
13 |
0~10mA |
-1999~99999 d |
21 |
1~5V開方 |
-1999~99999 d |
|
06 |
J |
0~1200℃ |
14 |
1~5V |
-1999~99999 d |
22 |
0~5V開方 |
-1999~99999 d |
|
07 |
WRe3~25 |
0~2300℃ |
15 |
0~5V |
-1999~99999 d |
23 |
可切換輸入 |
|
|
08 |
Pt100 |
-200~650℃ |
16 |
0~20mA |
-1999~99999 d |
|
|
|
★報警方式：
|
代碼 |
N |
H |
L |
|
報警方式 |
無位式控制或報警（可省略） |
位式上限控制或上限報警 |
位式下限控制或下限報警 |
★注1：儀表顯示方式為PV、SV雙LED顯示。
★注2：SV輸入類型只能選擇13、14、15項代碼輸入。
★注3：外給定控制—儀表控制目標值由外部信號輸入給定。
★注4：閥位控制—繼電器正轉、反轉控制輸出。
★注5：NS425、725、D925不帶變送輸出功能。
★型號舉例：①HXWP-ND815-21-08/15-HL-P-W
PID外給定控制調節儀，通訊方式為RS232，輸出方式為繼電器輸出，輸入類型為Pt100，外給定輸入類型為4~20mA，第一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，供電方式為直流24V供電。

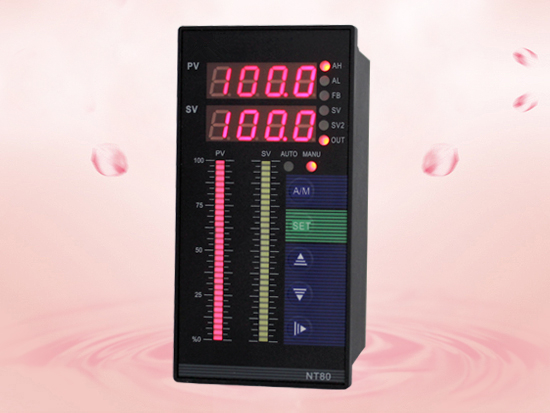

②HXWP-NT815-81-09/15-LH-T
PID光柱顯示控制儀，外給定控制，通信方式為RS485，輸出方式為繼電器輸出，輸入類型為CU50，外給定輸入類型為4~20mA，第一報警為下限報警，第二報警為上限報警，開關電源AC90~265V供電。
