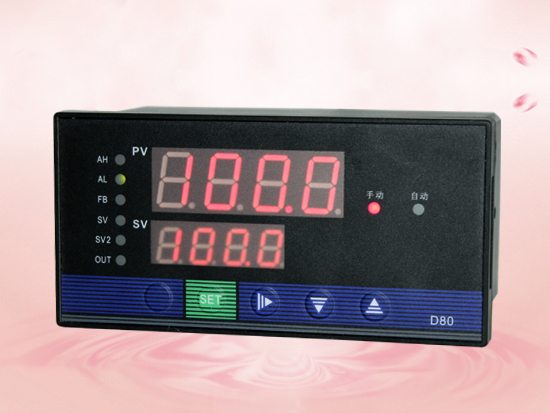

★HXWP-LED系列PID參數自整定控制儀型譜表
|
型 號 |
代 碼 |
說 明 |
||||||||||
|
HXWP-N |
□ |
□ |
□□ |
-□ |
□ |
□ |
-□□ |
-□ |
□ |
-□ |
-□ |
新一代PID自整定控制儀 |
|
外形特征 |
C S |
|
|
|
|
|
|
|
|
|
|
橫式顯示 豎式顯示 |
|
外形尺寸 |
1 4 7 8 9 |
|
|
|
|
|
|
|
|
|
48×48mm 96×48mm（橫式），48×96mm（豎式） 72×72mm 160×80mm（橫式）,80×160mm（豎式） 96×96mm |
|
|
控制作用 |
05 |
|
|
|
|
|
|
|
|
PID自整定控制 |
||
|
通訊方式 |
0 2 4 8 9 |
|
|
|
|
|
|
|
無通訊 通訊接口為RS-232C 通訊接口為RS-422 通訊接口為RS-485 通訊接口特殊規格 |
|||
|
控制輸出方式 |
□ |
|
|
|
|
|
|
參見 “控制輸出方式” |
||||
|
變送輸出方式 |
□ |
|
|
|
|
|
參見 “變送輸出方式 |
|||||
|
輸入類型 |
□□ |
|
|
|
|
參見 “輸入類型” |
||||||
|
第一報警方式 |
N H L |
|
|
|
無報警（可省略） 上限控制 下限控制 |
|||||||
|
第二報警方式 |
□ |
|
|
參加“報警方式” |
||||||||
|
饋電輸出 |
P |
|
DC24V饋電輸出 |
|||||||||
|
供電方式 |
W T |
DC24V供電 AC85-260V供電(開關電源) AC220V供電(線性電源, 可省略) |
||||||||||
★HXWP-LED系列PID光柱顯示控制儀與型譜表
|
型 號 |
代 碼 |
說 明 |
||||||||||
|
型號說明 |
T□ |
□□ |
-□ |
□ |
□ |
-□□ |
-□ |
□ |
-□ |
-□ |
-□ |
新一代光柱PID顯示控制儀 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
160×80mm（橫式）,80×160mm（豎式） |
|
控制作用 |
05 |
|
|
|
|
|
|
|
|
|
PID自整定控制 |
|
|
通訊方式 |
□ |
|
|
|
|
|
|
|
|
參見“通訊方式” |
||
|
控制輸出方式 |
□ |
|
|
|
|
|
|
|
參見 “控制輸出方式” |
|||
|
變送輸出方式 |
□ |
|
|
|
|
|
|
參見 “變送輸出方式 |
||||
|
輸入類型 |
□□ |
|
|
|
|
|
參見 “輸入類型” |
|||||
|
第一報警方式 |
N H L |
|
|
|
|
無報警（可省略） 上限控制 下限控制 |
||||||
|
第二報警方式 |
□ |
|
|
|
參加“報警方式” |
|||||||
|
饋電輸出 |
P |
|
|
DC24V饋電輸出 |
||||||||
|
供電方式 |
W T |
|
DC24V供電 AC90-265V供電(開關電源) |
|||||||||
|
外形特征 |
X |
橫式顯示 豎式顯示 |
||||||||||
★ 輸入類型選型代碼：
|
代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
|
01 |
B |
400~1800℃ |
09 |
Pt100.1 |
-199.9~320.0℃ |
17 |
30~350Ω |
-1999~99999 d |
|
02 |
S |
0~1600℃ |
10 |
Cu50 |
-50.0~150.0℃ |
18 |
特殊規格 |
用戶待定 |
|
03 |
K |
0~1300℃ |
11 |
Cu100 |
-50.0~150.0℃ |
19 |
4~20mA開方 |
-1999~99999 d |
|
04 |
E |
0~1000℃ |
12 |
4~20mA |
-1999~99999 d |
20 |
0~10mA開方 |
-1999~99999 d |
|
05 |
T |
-199.9~320.0℃ |
13 |
0~10mA |
-1999~99999 d |
21 |
1~5V開方 |
-1999~99999 d |
|
06 |
J |
0~1200℃ |
14 |
1~5V |
-1999~99999 d |
22 |
0~5V開方 |
-1999~99999 d |
|
07 |
WRe3~25 |
0~2300℃ |
15 |
0~5V |
-1999~99999 d |
23 |
可切換輸入 |
|
|
08 |
Pt100 |
-200~650℃ |
16 |
0~20mA |
-1999~99999 d |
|
|
|
★報警方式：
|
代碼 |
N |
H |
L |
|
報警方式 |
無位式控制或報警（可省略） |
位式上限控制或上限報警 |
位式下限控制或下限報警 |
★控制輸出為PID控制，變送輸出為測量值對應的變送輸出。D405及S405、705和105系列只能選擇PID控制輸出。
★同種分度號，選型代碼和儀表編程代碼不同，在義表設定時請注意。
★型號舉例：HXWP-D805-21-08-HL-P-W
PID自整定控制儀通訊方式為RS232，輸出方式為繼電器輸出，輸出類型為Pt100，第一報警為上限報警，第二報警為下限報警，饋電輸出，DC24V供電，橫表。
