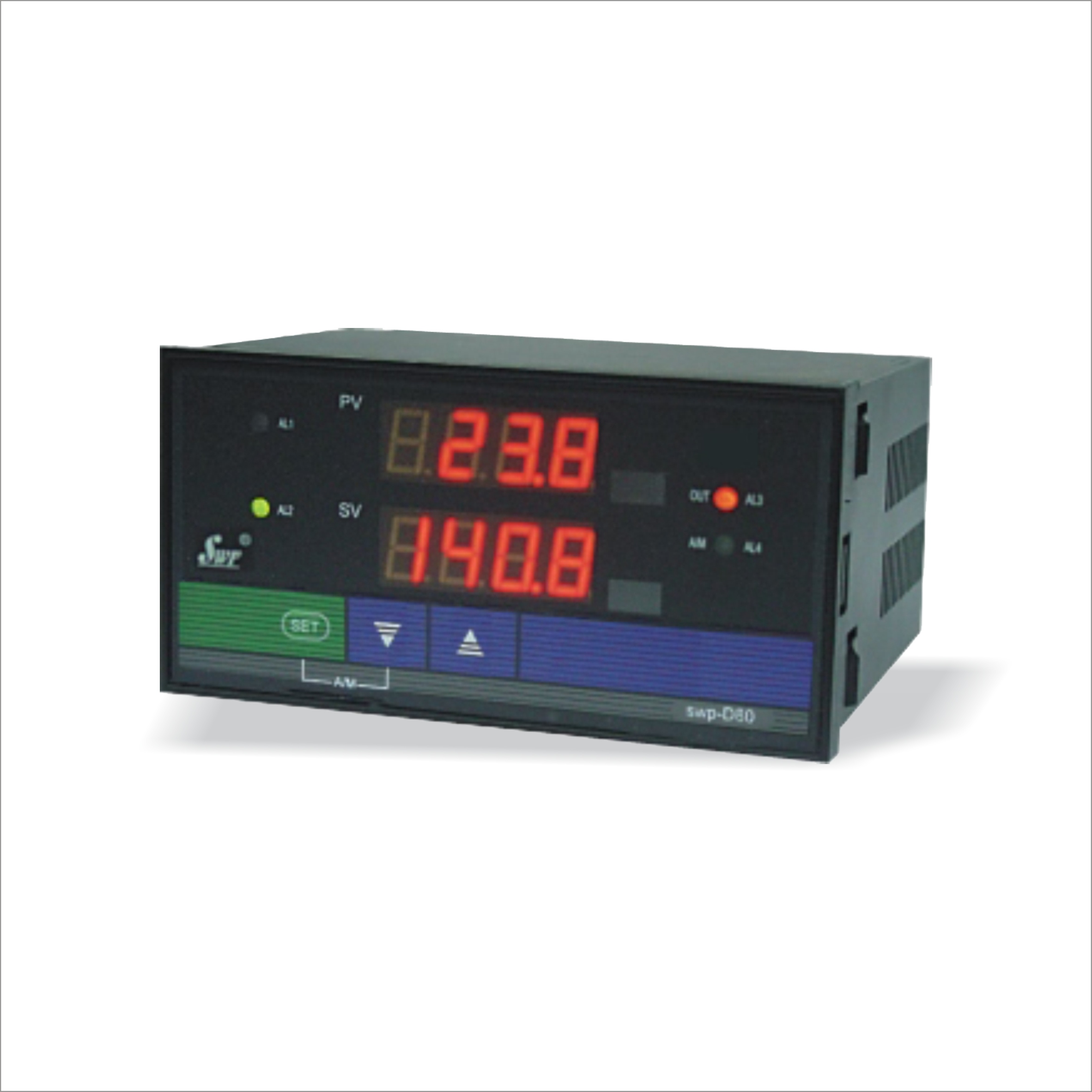

手操器SWP-ND935/ND835/ND735/ND435

規 格

說 明

使用

環境

環境溫度

0~50℃

相對濕度

≤85RH 避免強腐蝕氣體

供電電壓

常規型 AC220V+10-15%（50Hz±2Hz）

特殊型 AC85~260V——開關電源 DC24V ±2V——開關電源

功耗

·≤6W（AC220V 線性電源供電）

·≤6W（AC85~260V 開關電源供電）

·≤6W（DC24V 開關電源供電）

輸入

信號

模擬量

熱電偶：標準熱電偶——B、S、K、E、J、T、WRe3-25等

電阻：標準熱電阻——Pt10、Pt100.1、Cu50、Cu100 等遠傳壓力電阻等

電流：0~10mA、4~20mA、0~20mA等——輸入阻抗≤250Ω

電壓：0~5V、1~5V、mV等——輸入阻抗≥250KΩ

開關量

脈沖信號：波形——矩形、正弦或三角波 輻度——大于4V（或根據用戶要求任定）
范圍——0~10KHz（或根據用戶要求任定）

接點信號：電接點輸入信號

輸出

信號

模擬量輸出

DC 0~10mA（負載電阻≤750Ω） DC 4~20mA（負載電阻≤500Ω）

DC 0~5V（負載電阻≥250KΩ） DC 1~5V（負載電阻≥250KΩ）

開關量輸出

繼電器控制輸出-繼電器ON/OFF帶回差。AC 220V/3A DC 24V/5A（阻性負載）

可控硅控制輸出-SCR（可控硅過零觸發脈沖）輸出，0.5A/400V

固態繼電器輸出-SSR（固態繼電器控制信號）輸出，6~24V/30mA（電壓不可調）

雙向可控硅輸出-SOT可控硅輸出，5A/400V

通訊輸出

接口方式——標準串行雙向通訊接口 RS-485、 RS-232 C、RS-422等

波特率——300~9600bps 儀表內部自由設定

饋電輸出

DC 24V 負載≤30mA

測量精度

±0.2%FS±1字或±0.5%FS±1字

分辨率

±1字

測量范圍

-1999~9999字

顯示方式

-1999~9999字測量值顯示 -1999~9999字設定值顯示 發光二級管工作狀態顯示

方式

控制/報方式為帶回差上限或下限報(用戶可自由設定)

控制精度

±1字

溫度補償

0~50℃數字式溫度自動補償

打印控制

可選擇直接配接各型串打印機(如LQ-300K,TPuP系列微打等)，打印接口為RS-232C

打印精度

同儀表精度

參數設定

面板輕觸式按鍵設定 、參數設定值斷電后*保存、參數設定值密碼鎖定

保護方式

輸入回路斷線報警(熱電偶或電阻輸入時)、斷電器輸出狀態LED指示、輸入超/欠量程報警、

電源欠壓自動復位、工作異常自動復位（Watch Dog）

型 號

代 碼

說 明

SWP-N

□

□

□□

-□

□

□

-□□

/□□

-□

□

-□

-□

新一代手動操作器

外形特征

D

S

橫式顯示儀表

豎式顯示儀表

外形尺寸

4

7

8

9

96×48mm

72×72mm

160×80mm,80×160mm

96×96mm

控制作用

35

手動操作器

通訊方式

□

參見 “通訊方式”

控制輸出方式

□

參見 “控制輸出方式”

變送輸出方式

□

參見 “變送輸出方式”

PV輸入類型

□□

參見 “輸入類型”

SV輸入類型

□□

參見 “輸入類型”

*

報警方式

H

L

上限報警

下限報警

第二

報警方式

H

L

上限報警

下限報警

饋電輸出

P

DC24V饋電輸出

供電方式

W

T

DC24V供電

AC85-260V供電（開關電源）

AC220V供電(線性電源, 可省略)

型 號

代 碼

說 明

SWP-N

T□

□□

-□

□

□

-□□

/□□

-□

□

-□

-□

-□

新一代手動操作器

外形尺寸

8

160×80mm, 80×160mm

控制作用

35

手動操作器

通訊方式

□

參見 “通訊方式”

控制輸出方式

□

參見 “控制輸出方式”

變送輸出方式

□

參見 “變送輸出方式”

PV輸入類型

□□

參見 “輸入類型”

SV輸入類型

□□

參見 “輸入類型”

*報警方式

H

L

上限報警

下限報警

第二報警方式

H

L

上限報警

下限報警

饋電輸出

P

DC24V饋電輸出

供電方式

W

T

DC24V供電

AC85-260V供電（開關電源）

AC220V供電(線性電源, 可省略)

外形特征

X

橫式

豎式

代 碼

0

2

3

4

8

9

通訊方式

無通訊

RS-232

打印口

RS-422

RS-485

特殊規格

選型代碼

0

1

2

3

4

5

6

7

8

9

輸出方式

無輸出

繼電器

4~20mA

0~10mA

1~5V

0~5V

SCR輸出

SSR輸出

特殊規格

SOT輸出

選型代碼

0

2

3

4

5

8

輸出方式

無輸出

4~20mA

0~10mA

1~5V

0~5V

特殊規格

代碼

輸入類型

測量范圍

代碼

輸入類型

測量范圍

代碼

輸入類型

測量范圍

01

B

400~1800℃

09

Pt100.1

-199.9~320.0℃

17

30~350Ω

-1999~99999 d

02

S

0~1600℃

10

Cu50

-50.0~150.0℃

18

特殊規格

用戶待定

03

K

0~1300℃

11

Cu100

-50.0~150.0℃

19

4~20mA開方

-1999~99999 d

04

E

0~1000℃

12

4~20mA

-1999~99999 d

20

0~10mA開方

-1999~99999 d

05

T

-199.9~320.0℃

13

0~10mA

-1999~99999 d

21

1~5V開方

-1999~99999 d

06

J

0~1200℃

14

1~5V

-1999~99999 d

22

0~5V開方

-1999~99999 d

07

WRe3~25

0~2300℃

15

0~5V

-1999~99999 d

23

可切換輸入

詳見下表

08

Pt100

-200~650℃

16

0~20mA

-1999~99999 d

代碼

輸入類型

序號

輸入類型

代碼

輸入類型

序號

輸入類型

序號

輸入類型

01

B

05

T

09

Pt100.1

14

1~5V

18

1~5V開方

02

S

06

J

10

Cu50

15

0~5V

19

0~5V開方

03

K

07

WRe3~25

12

4~20mA

16

4~20mA開方

04

E

08

Pt100

13

0~10mA

17

0~10mA開方
