SWP-X100閃光報警控制器

文字：[大][中][小] 手機頁面二維碼

2019/4/29 瀏覽次數：

一鍵分享

產品詳細介紹：

一、儀表特點

　　1、可以方便拼裝成多回路報警系統。

　　2、半導體平面發光器件，亮度高、色柔和、功耗低，并聯驅動，工作壽命長，且燈屏更換方便。

　　3、單片機技術，光電隔離，內置蜂鳴器，整機抗干擾能力強。

　　4、插入式電路板結構，有繼電器結點輸出和電壓輸出等多種輸出方式便于維護和操作。

　　5、現場可任意選擇常開或常閉輸入方式。

二、儀表主要技術參數

輸入信號

無源接點開關量（常開或常閉）

供音響使用的控制信號，高電平≥4V

輸出信號

開關輸出輸出一對無源常開觸點開關（報警時閉合）。觸點動作同步于報警音響。

直流電平信號輸出 >4V

無源開關量（常開：報警時閉合），觸點容量3A/24VDC、0.7A/110VAC

技術指標

線路輸入電阻 ≥50Ω

供電電源 DC24V±5％

功耗報警時1.8W，無報警時0.1W

使用環境

相對溫度 -10 ～ 50℃

相對濕度 ≤85％RH 　　　　　　 o 無結露、無腐蝕性氣體

大氣壓力 86～106kPa

三、儀表外形及安裝方式

儀表外形	儀表尺寸:80×40×100mm 開孔尺寸:66×35mm 重量:240g
安裝方式	該儀表可拼裝，亦可密集安裝
密集安裝的開孔尺寸	M＝（40.5×m）－10 L＝（80×n）－14 m：每列報警器的個數 n：每排報警器的個數

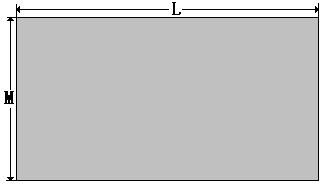

點陣式安裝的開孔尺寸

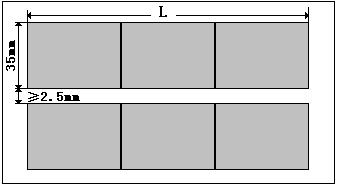

條列式安裝的開孔尺寸	L＝（80×n）－14 n：每排報警器的個數

四、儀表接線圖及報警功能

單臺單點接線圖
單臺雙點接線圖

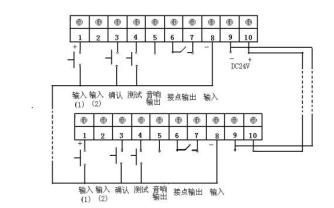

多臺雙點報警器原理接線圖

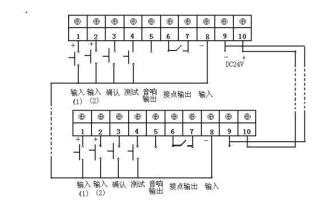

多臺單點報警器原理接線圖
