SWP-LED32段雙區PID可編程序控制儀 |
|
SWP-LED系列32段PID可編程序控制儀適用于需要進行高精度多段曲線程序升/降溫控制的系統。 |
|
SWP-LED系列32段PID可編程序控制儀可根據生產過程的要求,按照一定的曲線進行控制。 |
|
一, 主要特點 |
|
1, 可分別帶有一路PID控制輸出及一種變送輸出,可適用于各種測量控制場合。 |
|

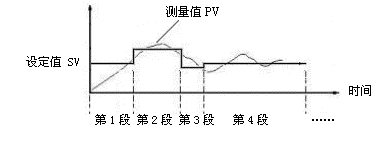

2, zui多可分三十二段曲線對控制對象進行編程控制,每一段均采用PID參數設定控制,使控制更為精確可靠。 |
|
|
|
3, 可實現自動/手動無擾動切換。手動切換至自動時,采用逼近法積算,并帶切換限幅功能,以實現手動/自動的平滑切換。 |
|
4, 具有多種曲線控制輸出功能,可實現曲線控制暫停,曲線控制清零,曲線控制步進等功能。 |
|

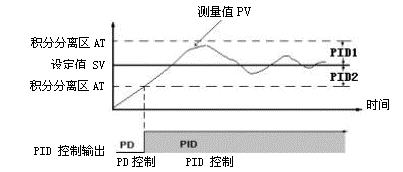

5, 可選擇采用雙區PID控制,抑制超調,提高控制精度。 |
|
|
|
二, 特殊技術參數 |
||||||||||||||
|
|

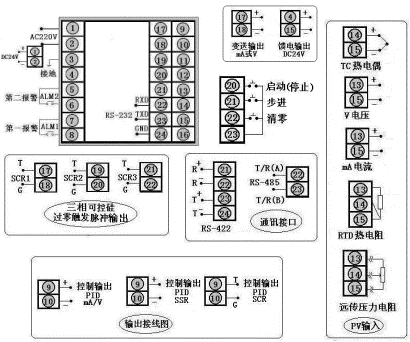

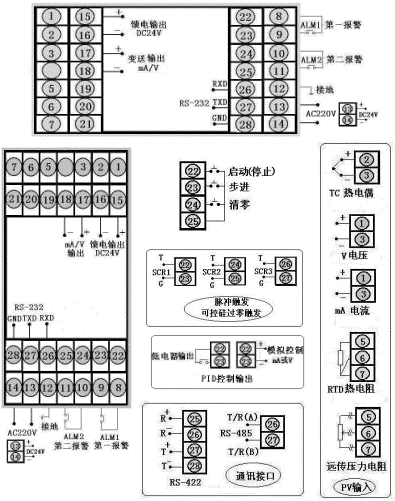

三, 儀表外形及接線圖（以下為基本配線,特殊訂貨請參考見隨機接線圖） |
||||||||||||||
|
|
四, SWP-LED系列32段 PID可編程序控制儀型譜表 |
|
型 號 |
代 碼 |
說 明 |
|||||||||||
|
SWP- |
□ |
□ |
□□ |
-□ |
□ |
□ |
-□□ |
-□ |
□ |
-□ |
-□ |
-□ |
|
|
特征 |
P |
32段PID可編程序控制儀 |
|||||||||||
|
外形尺寸 |
8 9 |
160×80mm（橫）, 80×160mm（豎） 96×96 |
|||||||||||
|
控制作用 |
05 |
可編程序控制 |
|||||||||||
|
通訊方式 |
□ |
參見 “通訊方式” |
|||||||||||
|
控制輸出 |
□ |
參見 “控制輸出方式” |
|||||||||||
|
變送輸出 |
□ |
參見 “變送輸出方式” |
|||||||||||
|
輸入類型 |
□□ |
參見 “輸入類型” |
|||||||||||
|
*報警方式 |
□ |
參見 “報警方式” |
|||||||||||
|
第二報警方式 |
□ |
參見 “報警方式” |
|||||||||||
|
饋電輸出 |
P |
DC24V饋電輸出 |
|||||||||||
|
供電方式 |
W T |
DC24V供電 AC85-260V供電（開關電源） AC220V供電(線性電源, 可省略) |
|||||||||||
|
外形特征 |
S |
豎式顯示儀表*1 橫式顯示儀表（可省略）*1 |
|||||||||||
|
注：特殊型號或要求的，請?zhí)峁┓侄忍?hào)或參考標準，定貨時說明。 ★通訊方式：
★通訊協議：出廠時采用SWP通訊協議。 用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。 選用打印口的儀表，有部分儀表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的儀表代替。 ★控制輸出方式：
SCR-可控硅過零觸發脈沖輸出 SSR-固態繼電器控制輸出 SOT-雙向可控硅輸出 ★變送輸出方式：
★ 輸入類型：
★ 注：切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可切換輸入類型如下：
★報警方式：
★*報警輸出只能選擇N、H或L報警輸出。 ★注1：儀表顯示方式為PV、SV、SEG三LED顯示。 |
